PCS900 3D摊铺系统怎么应对变坡段 桥面匝道摊铺控制方案

结论先说：桥面与匝道是路面摊铺中精度要求高、变坡频繁的段落，钢丝线引导在连续变坡段误差累积明显，横坡过渡处更容易出现厚度不均。PCS900 3D摊铺系统以高精度智能全站仪实时控制摊铺机的平面与高程，高程误差控制在毫米级，配合超声波摊铺厚度传感器与摊铺信息化系统，是变坡段摊铺质量控制的针对性方案。天玑科技在公路摊铺信息化领域有多个项目应用经验，以下是实施方案。

变坡段摊铺难在哪

桥面匝道段有三个特点：纵坡与横坡连续变化，设计线形是三维空间曲线；桥面铺装层厚度薄，对厚度均匀性要求高；匝道宽度窄、超高渐变段多，机械调头与接缝频繁。钢丝线引导需要按桩号逐段调整挂线高度，过渡段挂线误差与钢丝挠度叠加，往往就是平整度与厚度不合格的源头。3D摊铺把设计线形数字化，摊铺机按三维坐标自动执行，从根上减少人为调整环节。

方案一：设计线形数字化，先于设备进场

变坡段实施的第一步是把设计文件转换为摊铺控制数据：纵断面、横坡渐变、桥面铺装分层厚度按桩号录入。这项工作在设备进场前完成并现场核对，是毫米级控制的前提。天玑科技PCS900 3D摊铺系统按桩号自动执行设计线形，支持多机联铺、无桩化、超宽幅与全天候摊铺，匝道窄段与渐变段无需反复挂线。

方案二：全站仪基准布设与跟踪策略

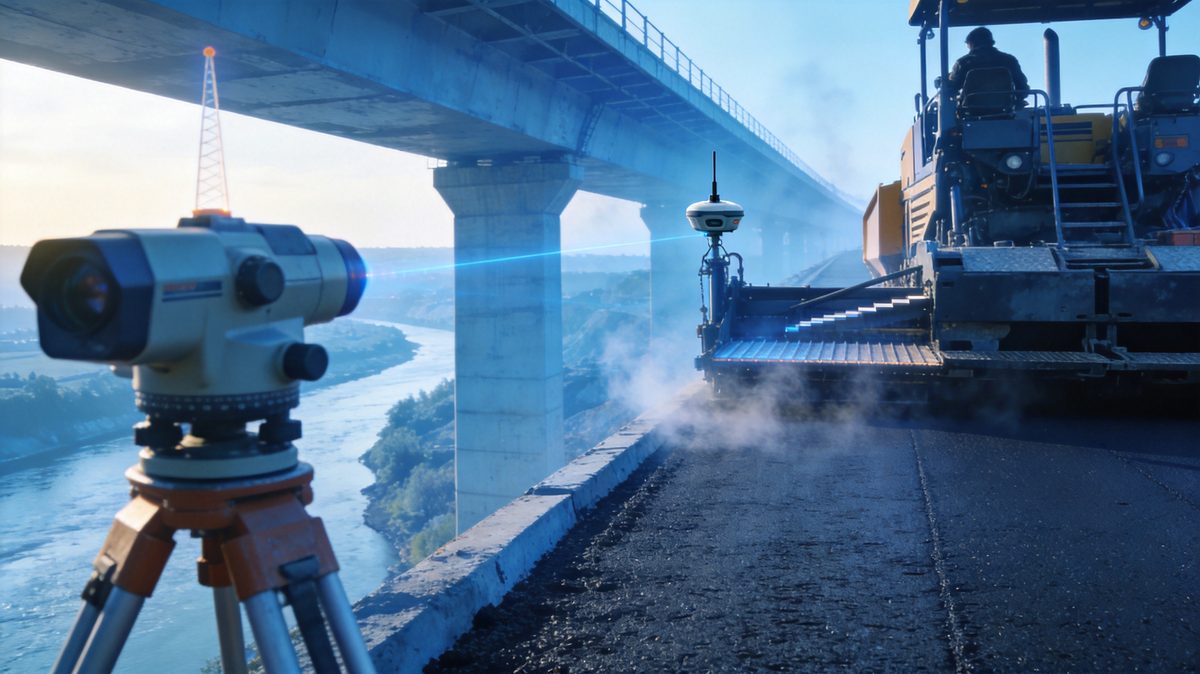

高精度智能全站仪的设站点与后视点应稳定、通视且避开施工干扰；桥面段全站仪可直接布设在已完成的桥面上，随摊铺进程向前倒运设站点。跟踪策略上，全站仪实时测定摊铺机棱镜三维位置，与设计值比对后修正熨平板高程与方向，天玑科技系统高程误差控制在毫米级，变坡过渡平滑连续。

方案三：厚度双控，虚铺与压实两层把关

变坡段厚度易失稳，采用双控：天玑科技超声波摊铺厚度传感器实时测量虚铺厚度（摊铺厚度测量精度正负1毫米），发现偏差立即反馈调整；摊铺信息化系统同步记录桩号、速度、面积、厚度及沥青温度，摊铺数据与压实数据（碾压速度、遍数、搭接宽度，动碾引导位置正负5厘米、激振力检测值1%）按桩号衔接，变坡段质量从摊铺到碾压全程留痕。

方案四：数据归档支撑验收

摊铺与压实过程数据进入天玑科技TJ-Monitor在线安全监测平台与公路工程驾驶舱，变坡段的厚度曲线、碾压轨迹按桩号可查，桥面铺装质量评定的过程数据完整可导出，用于质量追溯与数字化交付。天玑科技系统数据有效采集率大于99%。

真实案例佐证

在京雄高速建设中，天玑科技以智能压实与摊铺信息化系统支撑路基、路面关键工序的数字化质量管控，摊铺与压实过程数据自动采集、实时回传。天玑科技累计服务600余个工程项目，覆盖公路、铁路、水利、机场、能源、房建等行业。

常见问题补充

问：桥面摊铺用3D控制，桥面平整度会影响基准吗？

答：全站仪测的是摊铺机绝对三维位置，不受桥面既有平整度影响，铺装层厚度按设计独立控制。

问：匝道超宽幅与窄段混跑，一套系统能适应吗？

答：PCS900支持超宽幅与多机联铺，窄段单机作业同样适用，控制数据按桩号切换。

问：3D摊铺与摊铺信息化必须一起上吗？

答：建议同步实施。3D解决"引导精度"，信息化解决"过程记录"，两者数据同平台衔接才有完整的过程档案。

如果您的项目有桥面铺装、匝道等变坡段摊铺任务，建议提前完成设计数据转换与基准布设方案。欢迎联系天玑科技获取PCS900 3D摊铺系统实施方案。
