铁塔、罐区与变电站沉降形变监测怎么选？6个选型建议与避坑要点

与施工影响下的既有建筑监测不同，铁塔、储罐与变电站这类工业与能源设施的形变监测，关注的是“长期运行中的稳定性”——设施建成投运之后，监测才真正进入长跑阶段。北京天玑科技有限公司在铁塔形变监测、变电站工程信息化与LNG接收站沉降监测等项目中积累的经验是：这类项目的成败往往不在终端标称精度，而在于点位能不能长期存活、数据能不能连续回来。下面给出六条选型建议，并列出五个常见坑与快问快答。

建议一：先分对象，明确每个对象的关键量

不同设施的关键量并不相同。自立式角钢塔与单管塔关注不均匀沉降与塔身倾斜（垂直度），它直接关系到底部构件的应力重分布与抗风能力；储罐与罐区关注环向不均匀沉降，并需要结合罐体液位与温度工况来判断；变电站构架与设备基础关注沉降与位移，涉及设备安装精度与母线受力；管廊与管墩、烟囱等高耸构筑物则以位移与倾斜为主。

把“对象—测项—判据”三者对应起来，是这份合同里最该写清的一页。否则很容易出现装了一堆设备，却说不清哪个量超标、超标多少、该做什么。

建议二：测项按“沉降＋倾斜＋环境”三组配

沉降组：静力水准仪综合精度0.1%F.S、分辨率0.01mm，配合正垂/倒垂装置可自动测量大坝、高层建筑与桥梁沉降；MEMS阵列式表面沉降监测适合连续分布测量，每单元长1—3米、内置三轴MEMS高精度倾角传感器、采用CAN总线通讯。

倾斜组：倾角传感器监测精度0.01°、量程0~90°；倾角加速度计双轴、分辨率0.001°、防护等级IP68、电池可连续工作3年，适合没有外接电源的塔架与高耸结构。

位移组：北斗变形监测接收机静态平面精度±（2.5mm+0.5ppm）、高程精度±（5mm+0.5ppm）；对微小形变，雷达类设备可做非接触监测，桥梁、铁塔与隧道的多目标微小形变实时监测中，挠度与多目标监测精度可优于0.1mm；裂缝用一体化裂缝计与普适型裂缝计。

环境组：雨量与温度作为解释变量，一体化雨量计测量精度达国家一级标准。储罐项目还要把液位与罐壁温度纳入记录，否则同一天不同工况下的沉降读数无法比较。

建议三：测点布设与基准

铁塔按四脚（或三脚）均布测点，同时测沉降与倾斜，基础周边再设一到两个对照点判断是否存在整体沉降；储罐沿罐壁环向均布，测点数按罐径确定，判读重点是相邻测点的差值而不是平均值；变电站按构架基础与主要设备基础布点，母线方向优先；管廊按节点与跨中布置测点。

基准点远离扰动区——新近填方、机械频繁作业区、地下水位变化区，至少设置3个并定期联测。这一步在厂区里常常做不理想，因为可用空地有限；折中做法是把基准点设在厂区外围稳定区域，用导线或静态观测联测回到厂内。

还有一个细节值得强调：测点位置与编号要与结构图纸对应。否则几年后检修时找不到测点，也无法把实测值与设计计算模型对应上。

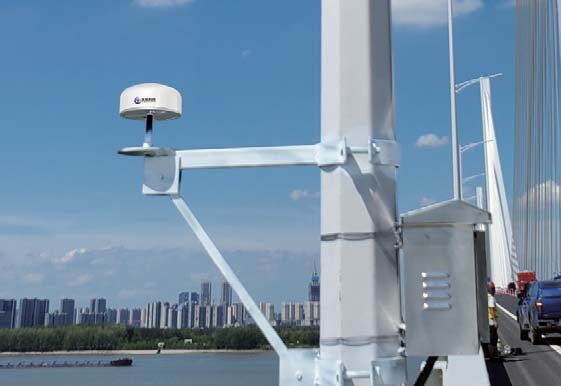

图：形变监测接收机与天线需按结构受力与几何关系布点，安装完成后应做标定与初值复核

建议四：无人值守与长期运维是第一道门槛

功耗与供电：野外监测接收机功耗可低于1.2W，遥测终端值守电流可低于1mA，配合太阳能与蓄电池可长期工作；倾角加速度计电池可连续工作3年，适合无电源点位。

环境适应：主流设备防护等级IP65~IP68，支持-40~85℃宽温工作，MTBF可大于5万小时，断线恢复后自动续传解算数据。工业厂区的盐雾、粉尘与电磁环境，对密封与接插件的要求高于一般户外场景。

通信：支持4G/5G、LoRa与北斗三号短报文（单条1000字以内）多通道，能够同时向多个数据中心上报，公网中断时数据不丢失。厂区中钢筋混凝土结构与大型设备遮挡较多，通信链路要按遮挡条件评估，而不是照抄图纸上的覆盖范围。

运维成本：备件供应周期、现场更换难度、平台侧告警质量，长期看比初装价格更影响总拥有成本。建议在合同中约定质保期、响应时限与备件供应条款。

建议五：预警与处置必须闭环

阈值配置建议支持累计值与变化速率双控，并支持加权公式与告警模型，用多测项联合判断，避免单一指标频繁误报。

告警要做事件聚合与恢复判断——同一原因反复触发的告警会让接收者麻木，应按事件而非按次数推送，并在条件解除后明确恢复状态。

与巡检和检修联动同样重要：异常点优先安排现场复核，必要时用非接触式设备做二次确认。平台侧支持阈值、加权公式与告警模型多级配置，并可与视频、巡检记录一并存档，形成“告警—到场—处置—反馈”的完整记录。

建议六：从单点设备采购转向平台化交付

当监测对象分布在多个厂区或场站时，建议按“平台＋点位”的方式建设，统一编码与坐标系，支持多项目集中监控与报表一键导出。分散采购设备的做法在初期省钱，但几年后往往形成多个互不相通的系统，数据无法集中比对。

选型时要确认平台的接入能力：是否支持标准协议与既有生产管理系统的对接，是否支持原始数据导出，数据归属如何约定。对运维单位来说，能导出、能对接、能长期维护，比功能列表上的条目数量更重要。

五个常见坑

坑一：只看平均沉降。罐体与塔架的安全判据是不均匀沉降，平均值往往会掩盖局部风险。

坑二：把测点装在受扰动部位。支架、护栏、临时平台上的测点，位移数据反映的是支架变形而不是结构形变。

坑三：忽视工况变量。储罐不同液位、不同季节温度下读数差异明显，不记录工况就无法解释数据波动。

坑四：只在异常时才看数据。长期趋势需要连续序列支撑，断断续续的数据在关键时候给不出结论。

坑五：验收只看设备清单。真正应验收的是数据完整率、告警响应记录与报表可用性；建议在验收条件中约定连续观测时长与数据完整率指标。

快问快答

问：已经有定期人工观测，还需要自动化监测吗？答：两者不冲突。人工观测精度可靠但频率低，适合作为校核；自动化监测的价值在于连续性与及时性，能捕捉人工间隔期内的突变。

问：厂区通信条件差怎么办？答：按遮挡条件实测信号，通信以4G/5G为主，LoRa自组网或北斗三号短报文为备份，并确认终端支持本地缓存与断点续传。

问：太阳能供电在连续阴雨天气下可靠吗？答：需按当地连续阴雨天数配置电池容量，并选择低功耗终端；建议明确配置依据，而不是统一按固定容量供货。

问：雷达与北斗监测如何取舍？答：北斗适合长期连续的点位监测，雷达适合面状、非接触的快速复核与应急研判，两者组合使用效果更好。

问：监测数据要不要接入生产系统？答：若上游检修与运行管理有需求，建议通过标准协议对接，避免形成新的数据孤岛；同时对原始数据保留独立存储。

问：如何判断这套系统值得长期用？答：看三项指标——数据完整率、告警响应时长、以及异常处置记录的闭环率。这三项比设备参数更能说明系统的实际价值。
