既有建筑与周边设施沉降监测怎么选？6个建议与采购避坑要点

施工影响下的既有建筑与周边设施监测，是不少项目从开工到竣工都在扯皮的事：施工方说测了，业主问为什么门框开裂，监理问第三方报告在哪。北京天玑科技有限公司在房建与市政工程的沉降监测实践中接触过不少这类场景，症结通常不在设备好坏，而在三件事没说清楚——监测对象清单、测项与精度、预警口径。下面按采购与实施顺序给出六条建议，并附五个常见坑与快问快答。

建议一：先把“谁测什么”分清楚

施工方自测服务的对象是自身工艺控制，比如根据基坑开挖过程中的围护结构变形调整施工参数；第三方监测服务的对象是既有建筑与周边设施的安全，独立出具报告，为业主、监理与主管部门提供依据。两者可以有交集，但对象清单、测点位置、观测频次与报送口径必须在方案里写清楚，否则很容易出现“都测了，但都测得不全”。

需要进入清单的对象一般包括：既有建（构）筑物、地下管线、道路路面与路基、相邻桥梁与隧道、既有铁路与城市轨道交通结构、古树名木与文物本体。判断标准可以简化为一句话：谁承担因变形导致的责任与修复，谁就应当对监测数据的独立性与可追溯性提出要求。

对象定下来之后，再确定每一项测什么。这一步建议做成表格：一行一个对象，列写测项、仪器、精度、测点数、频次、报警值、报送对象。表格填不满，往往说明方案还不完整。

建议二：按影响机理定测项与精度

沉降与差异沉降是核心。静力水准仪综合精度0.1%F.S、分辨率0.01mm，配合正垂/倒垂装置可自动测量大坝、高层建筑与桥梁的沉降；MEMS阵列式表面沉降监测每单元长1—3米、内置三轴MEMS高精度倾角传感器、采用CAN总线通讯，适合基础沉降区与隧道内壁这类需要连续分布测量的部位。

倾斜与裂缝是既有建筑最直观的两个指标。倾角传感器监测精度0.01°、量程0~90°；倾角加速度计双轴、分辨率0.001°、防护等级IP68、电池可持续工作3年，适合不便布线的高层建筑与构筑物。裂缝用一体化裂缝计与普适型裂缝计监测开合与位移。

水平位移方面，北斗变形监测接收机静态平面精度±（2.5mm+0.5ppm）、高程精度±（5mm+0.5ppm）；深部位移用固定式测斜仪在测斜孔内长期在线测量。

这里有一个容易被忽略的原则：精度要与判据匹配。报警值设在毫米级，却用厘米级精度的设备去测，数据本身就不足以支撑结论。反过来说，若只需判断是否存在趋势性倾斜，也不必一律追求最高精度，把预算用在测点密度与长期存活率上往往更划算。

建议三：测点布设与基准点

基准点不少于3个，布设在变形影响范围之外、便于长期保存与复测的位置，并定期联测校核。基准点一旦落在影响范围内，所有数据都会跟着漂移，而且很难事后发现。

建筑测点优先布在四角、长边中部、结构缝两侧、承重构件与已有裂缝两侧；管线测点布在节点、三通、接头与阀门井；道路与铺装区域测点要考虑重车通行与开挖回填的影响。测点要编号挂牌并做保护，编号规则与平面布置图对应，避免出现“点还在、不知道是哪个点”的情况。

布点完成后建议做一次初始值采集，并至少连续观测2—3次取稳定值作为基准。用单次观测值作初值，后续数据的起伏会明显偏大。

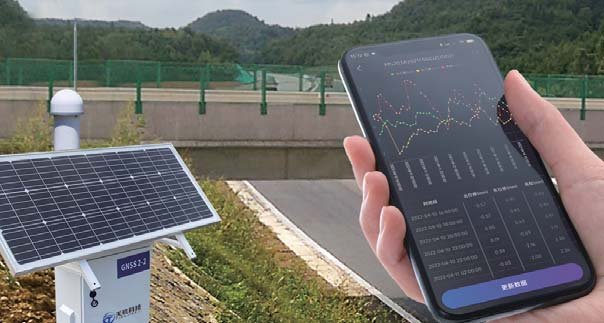

图：长期无人值守的沉降监测点采用太阳能供电，数据经多通道通信回传，管理人员可通过移动端查看曲线与告警

建议四：预警值要把“速率”一起管住

只用累计值判断会漏掉快速变形。同样是累计位移5mm，一年内缓慢发生与一周内发生，安全含义完全不同。建议采用“累计值＋变化速率”双控，并设置三级阈值（关注、预警、报警），同时明确每一级对应的响应动作：谁接收、多久到场、是否加密观测、是否暂停相关工序。

响应动作要写进方案而不是停留在口头约定。实践中，预警发出后无人认领、或认领后无处置记录，是这套系统失效最主要的两种情形。

另外建议与工序联动：基坑开挖、降水、桩基施工、盾构推进等阶段对周边影响最明显，这些阶段应加密观测频次，并在工序转换节点做一次整体复核。

建议五：数据链路与无人值守按现场条件配

通信方面，以4G/5G为主，LoRa自组网与北斗三号短报文（单条1000字以内）为备份；关键点位建议选择可同时向多个数据中心上报的终端，避免单点故障导致数据丢失。

供电与防护方面，长期无人值守的点位采用太阳能供电，野外监测接收机功耗可低于1.2W、MTBF大于5万小时并支持断线恢复后自动续传解算数据，倾角加速度计电池可连续工作3年，设备防护等级常见IP65~IP68。这些参数看起来琐碎，但直接决定了数据完整率。

还有一个往往比设备参数更影响结果的因素——安装质量。天线位置与多路径环境、线缆与接插件的防潮处理、支架的稳固性，都会进入最终数据；安装完成后不做标定与复核，误差就被直接带进判据。建议在合同中约定安装后的标定与比对程序。

建议六：数据归属、报告与验收

原始观测值与解算成果都要留存，不能只留结论表。原始数据是后续换用新解算策略、处理争议时不可缺少的依据。

报告频次与格式要在合同里约定清楚，一般包括日报或周报、月报与异常即时报告；报送对象包括业主、监理与相关管理单位，格式尽量固定，便于长期对比。

工程结束后，数据与点位资料应移交给业主或运维单位，作为后续维修改造、加层与相邻工程施工的基础资料。不少项目的监测数据止于竣工，非常可惜——同一批测点如果继续观测，可以用很低成本获得长期沉降趋势。

五个常见坑

坑一：只测沉降，不测倾斜与裂缝。差异沉降才是结构损伤的主因，只给平均沉降量无法解释为什么开裂。

坑二：基准点设在影响范围内。基准不稳，所有结论都不成立，而且问题往往要很久以后才暴露。

坑三：报警值照抄类似工程。地质条件、结构形式、基础类型与保护等级不同，报警值必须有依据并经过评审确认。

坑四：只报数据不给结论。业主需要的是“是否安全、要不要采取措施”，报告应有明确判别结论与建议动作，而不是一堆表格。

坑五：忽视施工期与运营期的衔接。施工结束不代表监测结束，部分结构需要继续观测一个周期（通常跨越一个季节变化）以确认趋于稳定。

快问快答

问：测点被施工破坏怎么办？答：在方案中预设备用测点与恢复流程，发现破坏后按原编号恢复并做一次与原值比对，同时在记录中说明中断时段。

问：第三方监测与施工方监测数据不一致怎么办？答：先比对基准点、观测时段与解算参数，多数分歧源于基准与时间口径不同；建议在开工前统一基准与坐标系，并约定分歧的处理程序。

问：现场没有电源和网络怎么办？答：采用太阳能供电与低功耗终端，通信以4G为主、LoRa或北斗三号短报文为备份，并确认终端支持本地缓存与断点续传。

问：要不要加装视频？答：视频适合作为现场佐证与人工复核手段，但不宜作为判据主体；判据仍应来自可量化的位移、沉降与倾斜数据。

问：多久能判断结构已经稳定？答：通常需要观测跨越一个完整季节周期，且变形速率连续多期低于控制值、趋于收敛，才可判断进入稳定状态，具体周期与判据应在方案中约定。

问：预算有限时优先保什么？答：优先保证基准点可靠、关键部位测点密度足够、以及数据链路不中断。这三项决定数据可用性；精度可以在满足判据的前提下分级配置。
