TJS01压实度传感器

1、 产品介绍

TJS01压实度传感器是一款专门用于检测路基、路面工程压实程度指标研发的实时通用车载型传感器。

该传感器安装在振动压路机上，将振动压路机具作为加载设备，根据压实机具与路基之间的相互作用，通过路基结构的反作用力(抗力)来分析和评定路基的压实状态，进而实现碾压过程中的压实质量的连续控制。该传感符合铁路行业VCV标准，同样可以作为水库大坝，机场高填方压实检测设备使用。

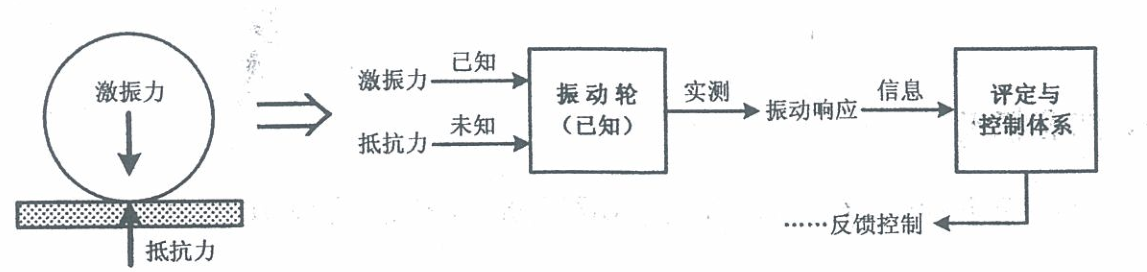

2、 工作原理

3、 性能优势

实时性强，安装于压实机具上，可以实时输出振频，振幅，加速度，压实度等指标，检测压实度指标。

相关性高，通过压实度相关性实验，压实度相关性高可以达到0.7以上，符合规范要求。

抗干扰强，内置IEPE,低噪声，隔离浮置结构，数据输出值稳定可以靠。

数字输出，485接口，升级版本兼容CAN2.0协议，传感器侧端两芯 MIL-C-5015 两芯插座输出，采集仪五芯数据输出，可以接入各类采集设备。

采集仪与传感器分离设计，传感器强磁吸附安装，安装方便，性能稳定，接口集成供电，集成度高。

4、 产品构成

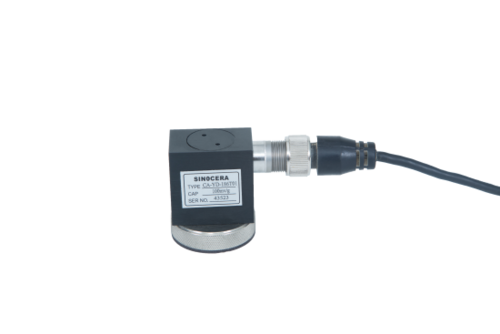

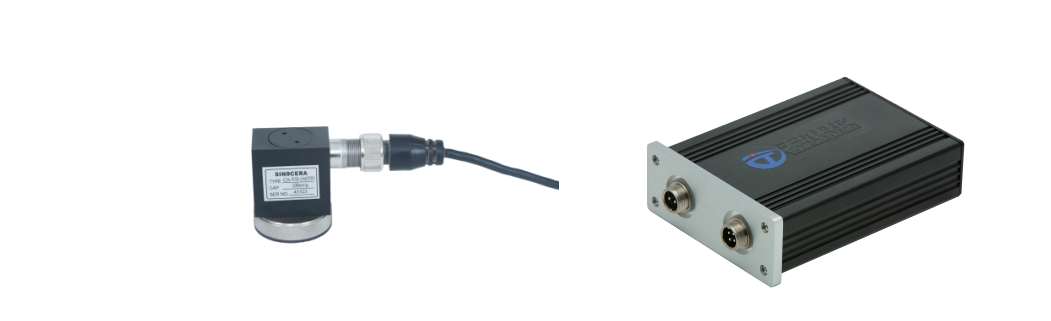

压电式传感器  / 数据采集仪

5、 产品安装

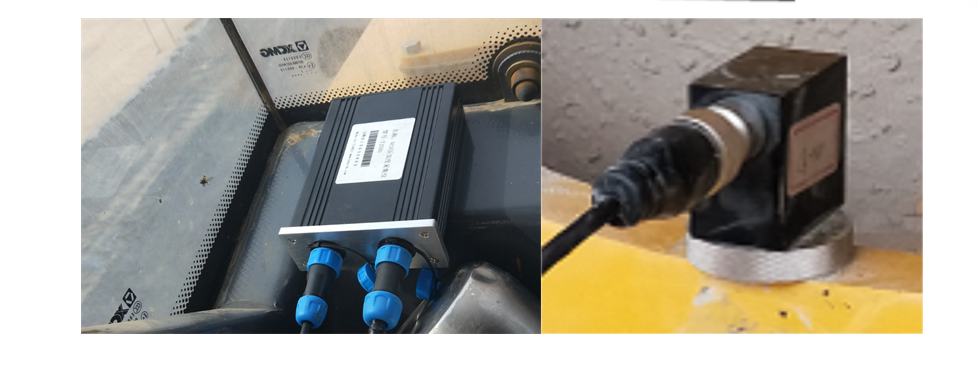

　采集仪驾驶室内安装 / 传感器垂直安装于振轮中心

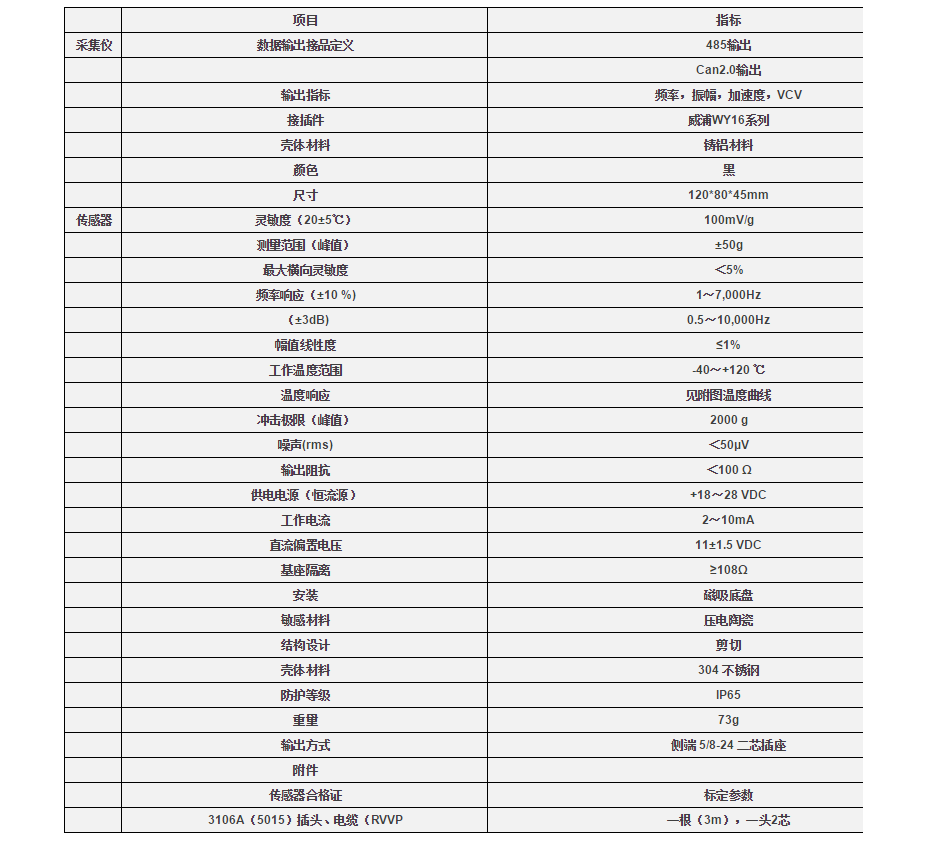

　　性能参数

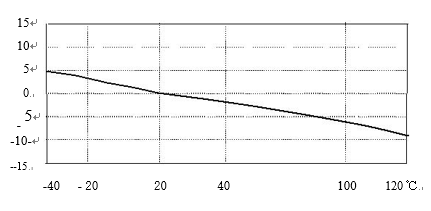

　　温度曲线

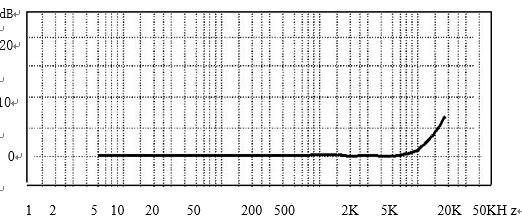

　　典型频响曲线

接入协议(485)：

本产品遵循485通信协议，默认波特率为115200。

1.1 接入说明：

当采用串口调试助手查看数据时，请设置为8数字位、1停止位、校验位：无(NONE)、流控制:无(OFF)。

当需要接入软件中时，请按照下边的工作流程接入，首先对设备上电，上电后设备会向客户端输出S1步骤的开机指令和S2步骤的就绪指令，当客户端接收到 S2 步骤的就绪指令后，请执行 S3 步骤得到密钥，等得到密钥后，请执行S4 步骤得到加密后的数据，然后用获取的密钥来解密，即可得到正常工作的数据。当要查询或设置设备时，再执行对应 S5、S6、S7 的步骤。

1.2 命令详情：

协议中[A]代表 ASSIC 字符(明码)，[H]代表 hex 字符(密钥)，[X]代表经过加密字符[H]异或后的结果(密码)。

S1 设备开机中，设备输出 1 秒一次, 信息长度(5 字节+回车换行)

#TJS0[\r\n]

S2 设备就位，设备输出 1 秒一次, 信息长度(5 字节+回车换行)

#TJS1[\r\n]

S3 客户端发送密钥请求, 信息长度(5 字节+回车换行)

#TJSA[\r\n]

设备返回加密字符[H], 信息长度(6 字节+回车换行)

#TJS2[H][\r\n]

S4 客户端请求数据(只要请求一次), 信息长度(5 字节+回车换行)

#TJSB[\r\n]

设备返回 1 秒一次的压实数据，信息长度(25 字节+回车换行)

#TJS3[XXXX][XXXX][XXXX][XXXXXXXX][\r\n]

注：经过[H]异或，得到[AAAA][AAAA][AAAA][AAAAAAAA],依顺序，前 4 字节是频率[百十个.小数]Hz，接着 4 字节是 VCV[千百十个]，接着 4 字节是加速度[十个.小数]G，接着 8 字节预留；

例如，异或后结果是 02450430072200000000,那么就代表，频率 24.5Hz，VCV 为 430，加速度为 7.22G。

若是注册过期，则返回过期提示，一秒一次， 信息长度(11 字节+回车换行) #TJS4[XXXXXX][\r\n]

注：经过[H]异或，得到[AAAAAA],为机号，例如 100233

S5 客户端请求状态,信息长度(5 字节+回车换行)

#TJSC[\r\n]

设备返回,信息长度(22 字节+回车换行)

#TJS5[XXXXXX][XXX][XXXXXXXX][\r\n]

注：经过[H]异或，得到[AAAAAA][AAA][AAAAAAAA],

依顺序，前 6 字节是设备号，接着 3 字节版本号，接着 8 字节是注册到时时间或者倒计数使用次数。例如，异或后结果是 10023310200001234,那么就代表，机号100233，版本号 102，剩余使用次数 1234 次(每次开关机，都会减少一次，直到用完，代表注册过期)

S6 客户端注册设备(18 位注册码), 信息长度(23 字节+回车换行)

#TJSD[AAAAAAAAAAAAAAAAAA][\r\n]

设备返回状态结果,信息长度(13 字节+回车换行)

#TJS6[XXXXXXXX][\r\n]

经过[H]异或，得到[AAAAAAAA],为剩余使用次数，例如 00023300

S7 客户端设置参数, 信息长度(17 字节+回车换行)

#TJSE[AAAAAA][AAAAAA][\r\n]

注：前 6 位字符为传感器探头敏度参数[AAAAAA],后 6 位预留例如敏度为 10.12 的传感器，设置命令如下：

#TJSE010120000000[\r\n]

设备返回结果传入的加密后的结果,信息长度(17 字节+回车换行)

#TJS7[XXXXXX][XXXXXX][\r\n]

注：异或后结果是设置的参数，例如上面设置返回的是 0101200000
