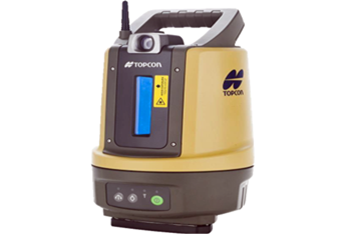

BIM-放样机器人

产品介绍：

BIM设计完成后，如何将BIM模型进行有效的施工放样，是BIM技术“落地”的关键一环。BIM放样机器人系统很好地解决了这一难题，目前已经在腾讯北京总部大楼项目等多个实际的建筑工程项目中得到了广泛的应用。 实际作业时，首先将设计好的BIM模型（*.ifc格式）提供网络或者U盘导入Pad平板电脑，然后由Pad平板电脑中的BIM放样软件控制，进行测站设置。测站设置可以采用“测站后视法”或者“后方交会法”。测站设置完毕后，则可以直接在Pad平板电脑中三维的BIM模型上点取放样点，控制放样仪器进行点位放样。

产品优势：

可以从本地服务器中，直接读取BIM模型，避免了从国外服务器上读取BIM模型；

将BIM模型导入Pad平板电脑后，可以直接在三维的BIM模型上点取放样点，直接控制放样仪器进行点位放样，操作简单直观，真正实现“所见即所得”，确保施工符合设计；

具有BIM构造辅助点功能，对无法到达的点位提供偏移辅助点放样；

具有智能轴网功能，轴网模型可根据实际楼层调整标高，帮助现场定位；

具有放样与测量两大功能，不仅可以做BIM放样，还可以完成特征点的点位测量；

节省放线作业成本至少50%。

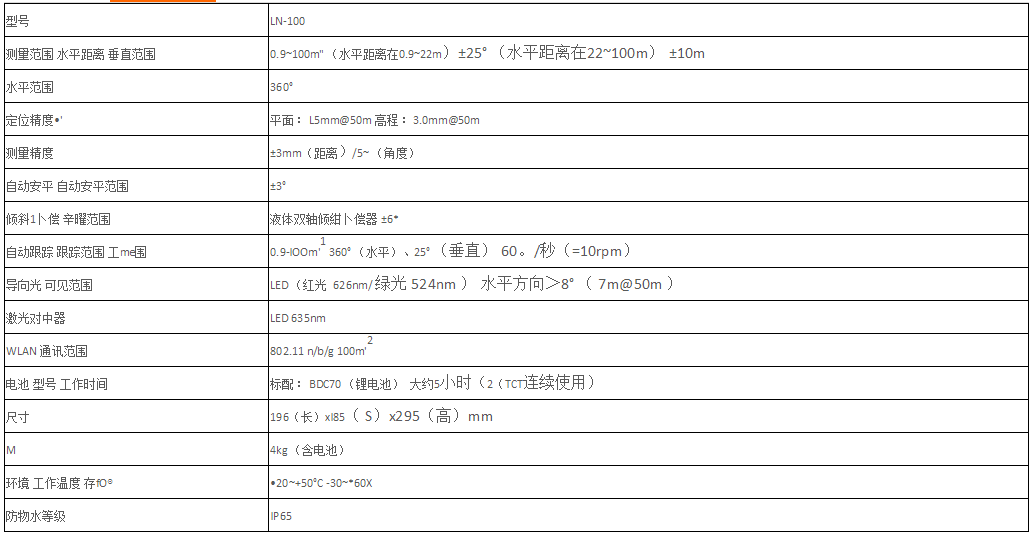

产品参数：

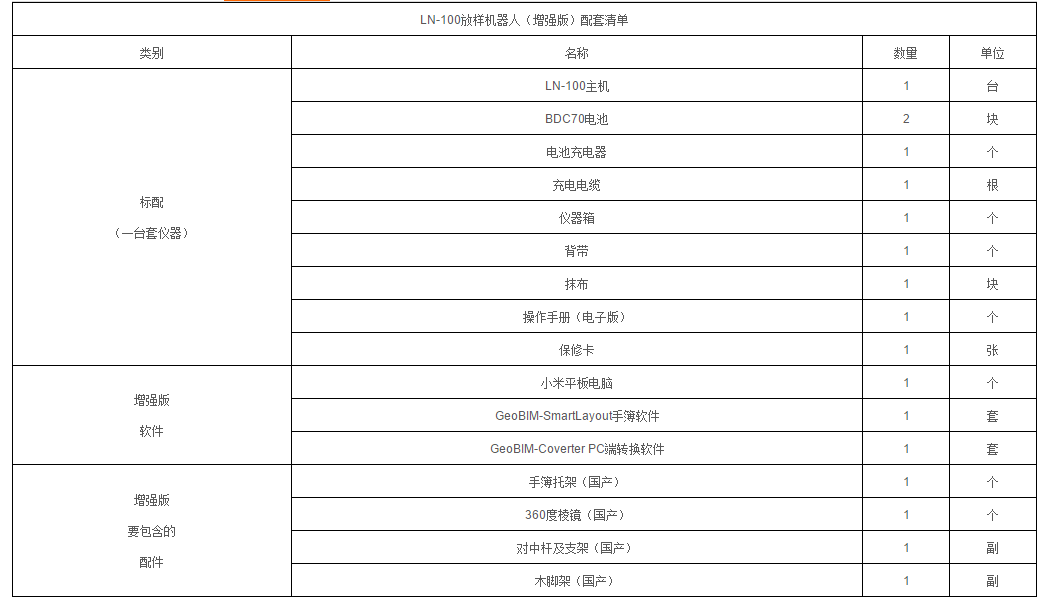

产品清单：
