IPS-200D-锤击管桩信息化系统

添加时间:2020-09-17 15:25:14

系统介绍:

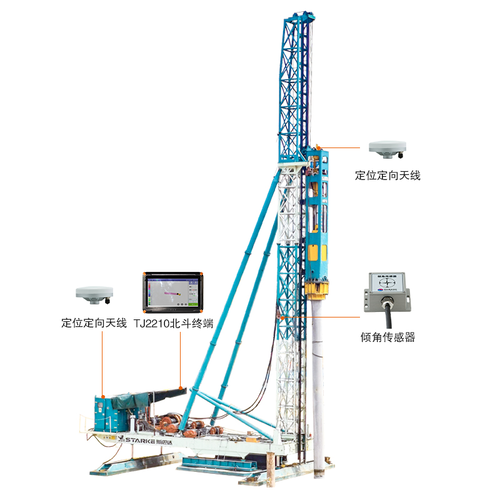

IPS-200D 锤击管桩信息化系统是专为锤击管桩施工的质量管理研发设计的一套系统,系统将北斗高精度定位定向终端,深度传感器,倾角传感器,锤击数传感器等设备安装在锤击管桩桩机上。通过北斗卫星定位系统监测钻孔位置和贯入度,利用倾角传感器监测桩身垂直度,锤击数传感器监测锤击数,再通过控制终端对以上数据进行采集、处理和展示;通过控制终端内置的移动通讯网络将数据实时上传至工程管理平台,实现锤击管桩施工的远程管理,整套系统由硬件设备和软件应用系统组成。


IPS-200D-锤击管桩信息化系统(图1)

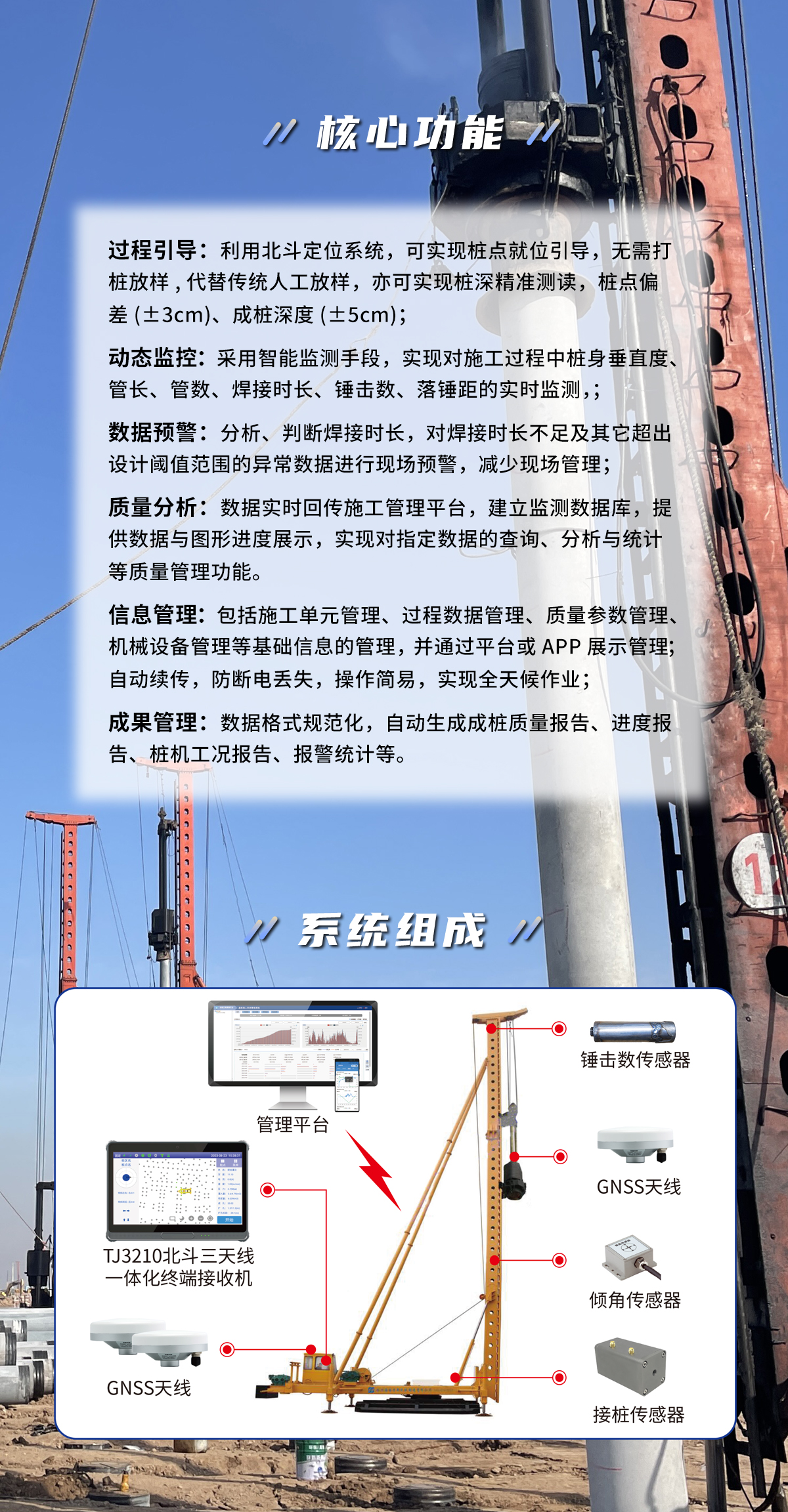

系统优势:


系统主要实现以下核心功能:

利用北斗定位系统,实现钻机姿态调整与钻杆就位引导,代替传统的人工放样;

采用自动化监测手段,实现对施工过程中贯入深度、桩身垂直度实时监测,对贯入度达到停锤标准进行现场提示;

通过锤击数传感器,对锤击数进行记录

转发后端管理平台,建立监测数据库,提供形象进度展示与质量管理功能,实现对指定数据的查询、分析与统计。

监测数据自动存储、自动续传,防断电丢失,操作简易,实现全天候作业;

数据格式规范化,监测设备能够有足够高的耐久性、抗震性。

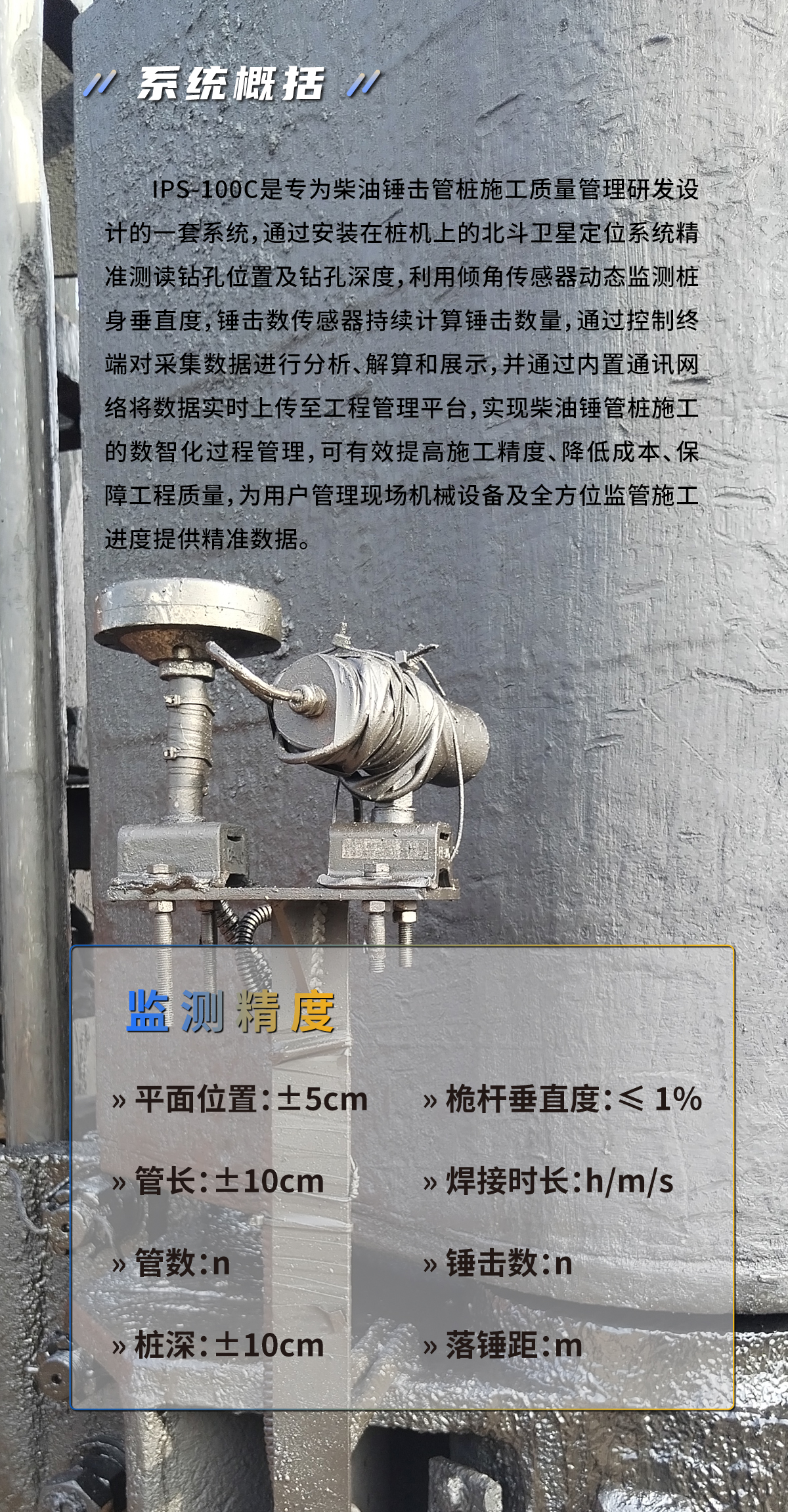

监测精度要求如下表所示。


IPS-200D-锤击管桩信息化系统(图2)

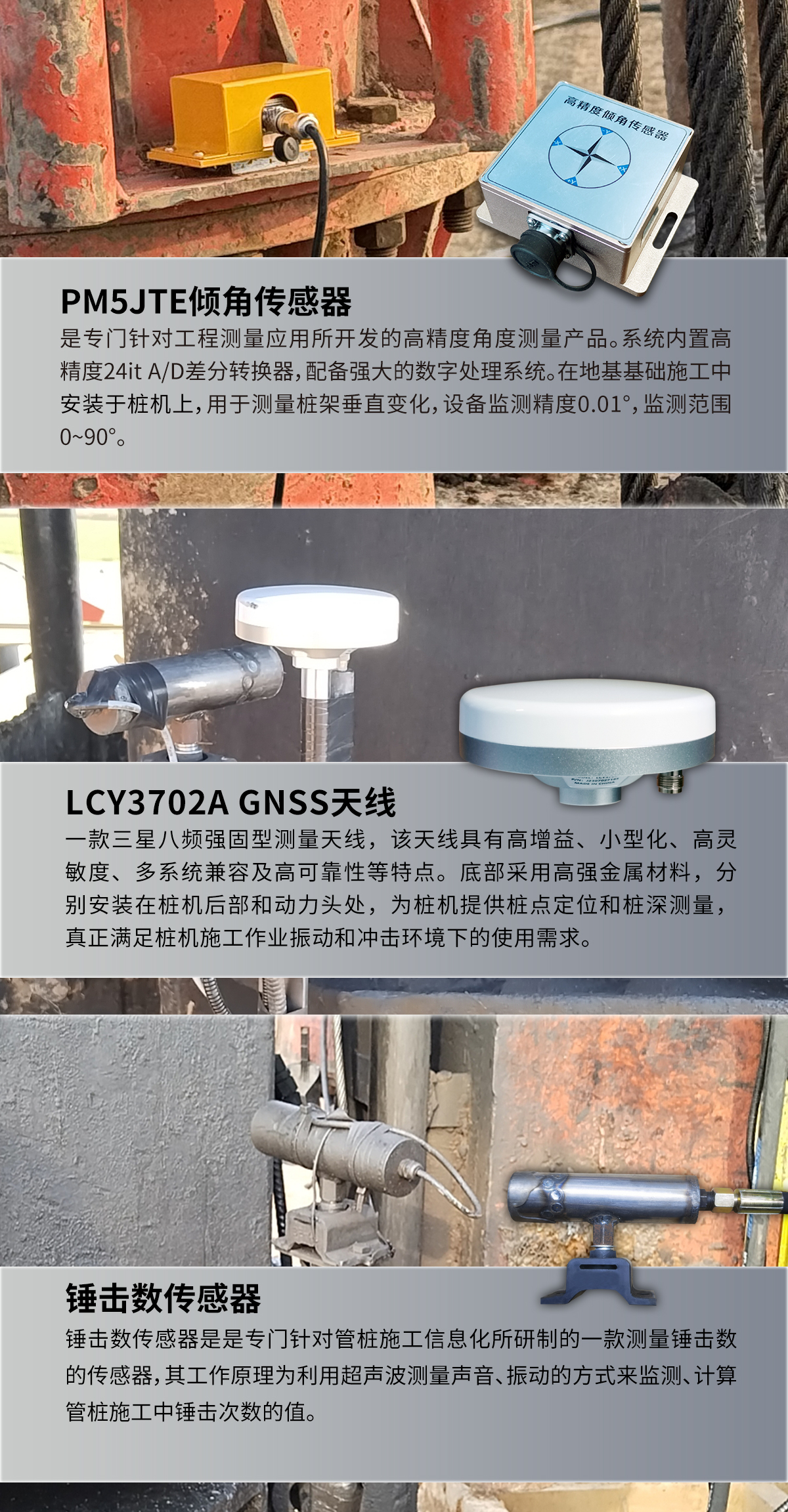

配置清单:


IPS-200D-锤击管桩信息化系统(图3)

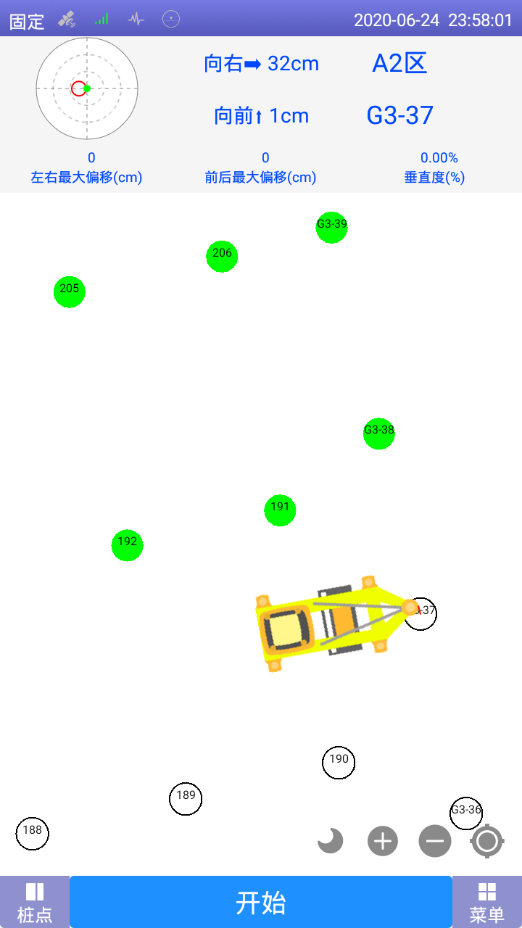

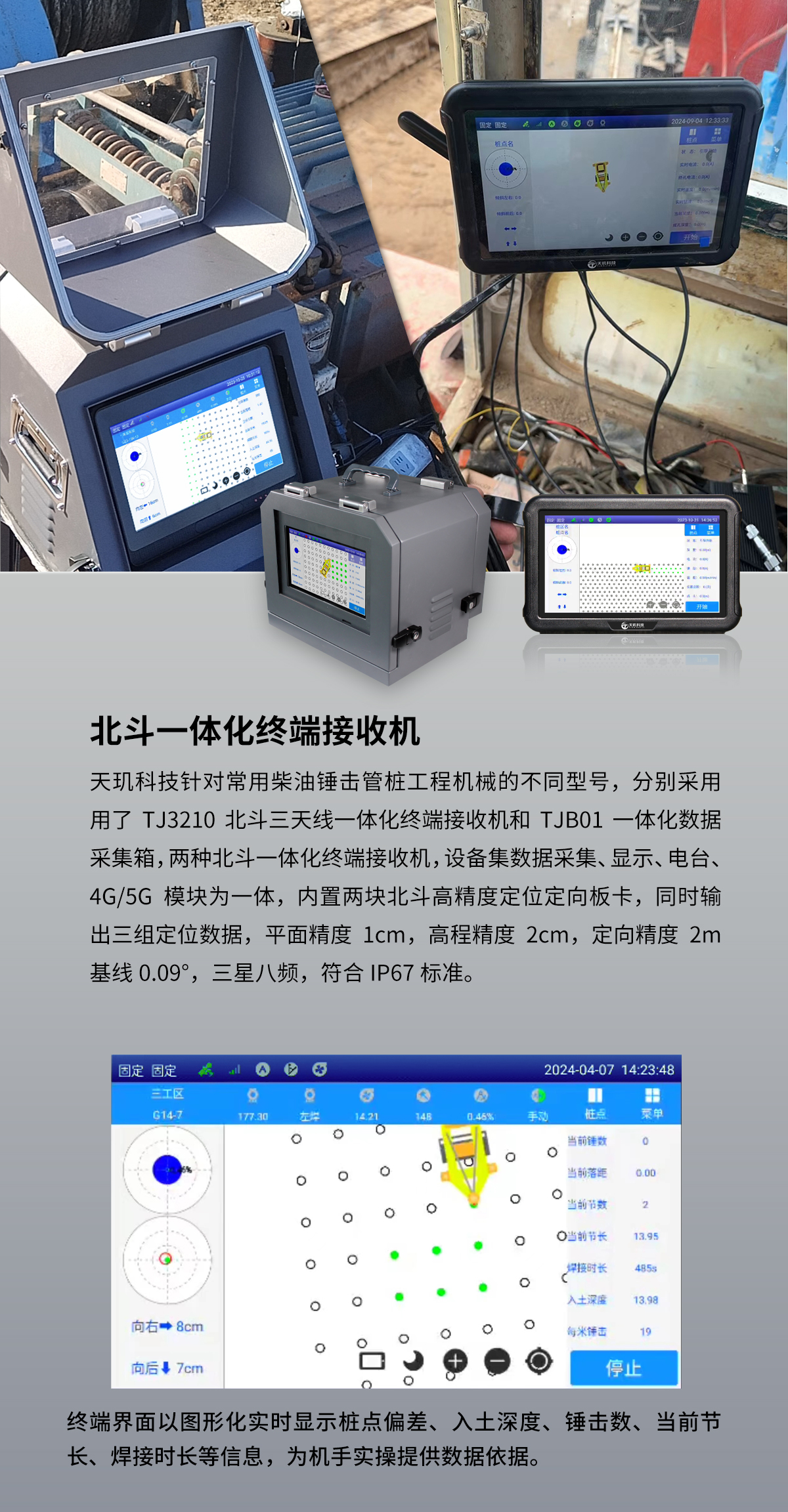

终端界面:


IPS-200D-锤击管桩信息化系统(图4)

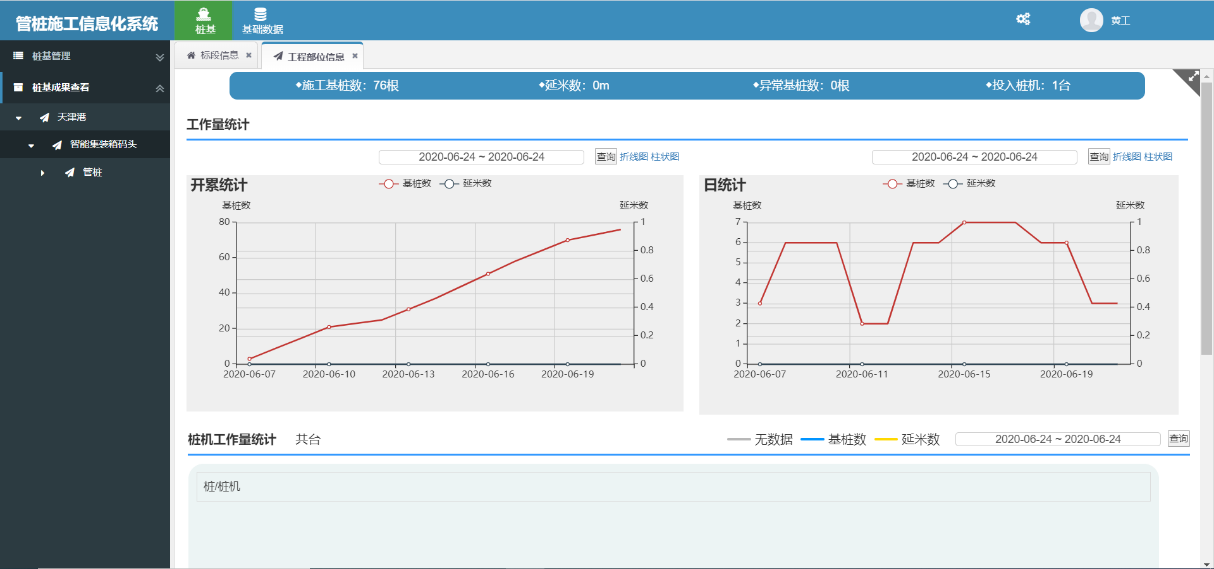

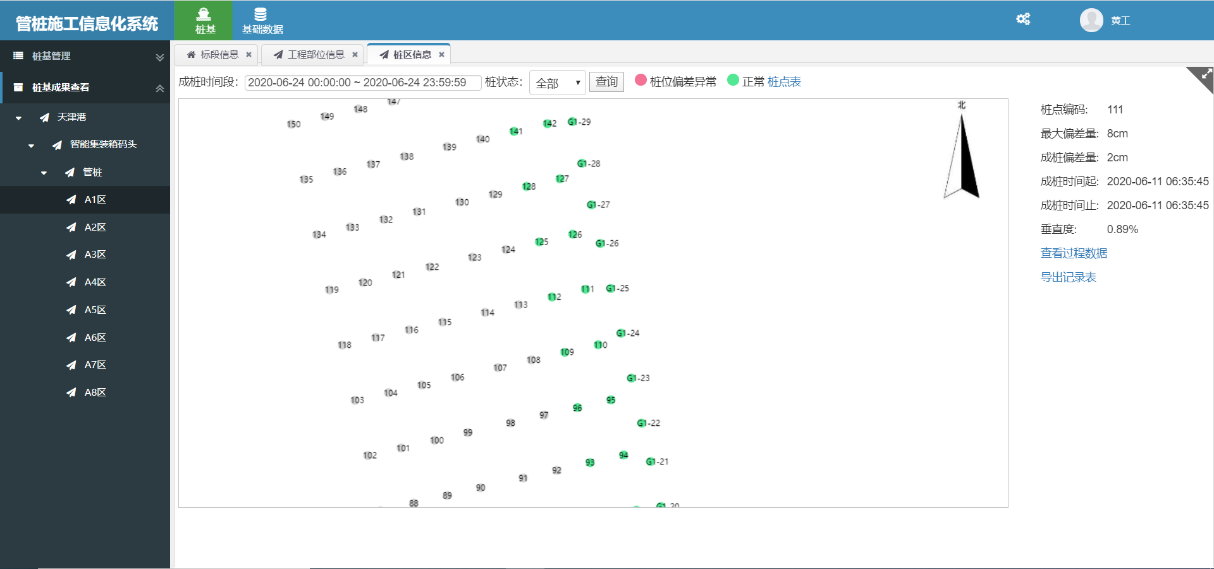

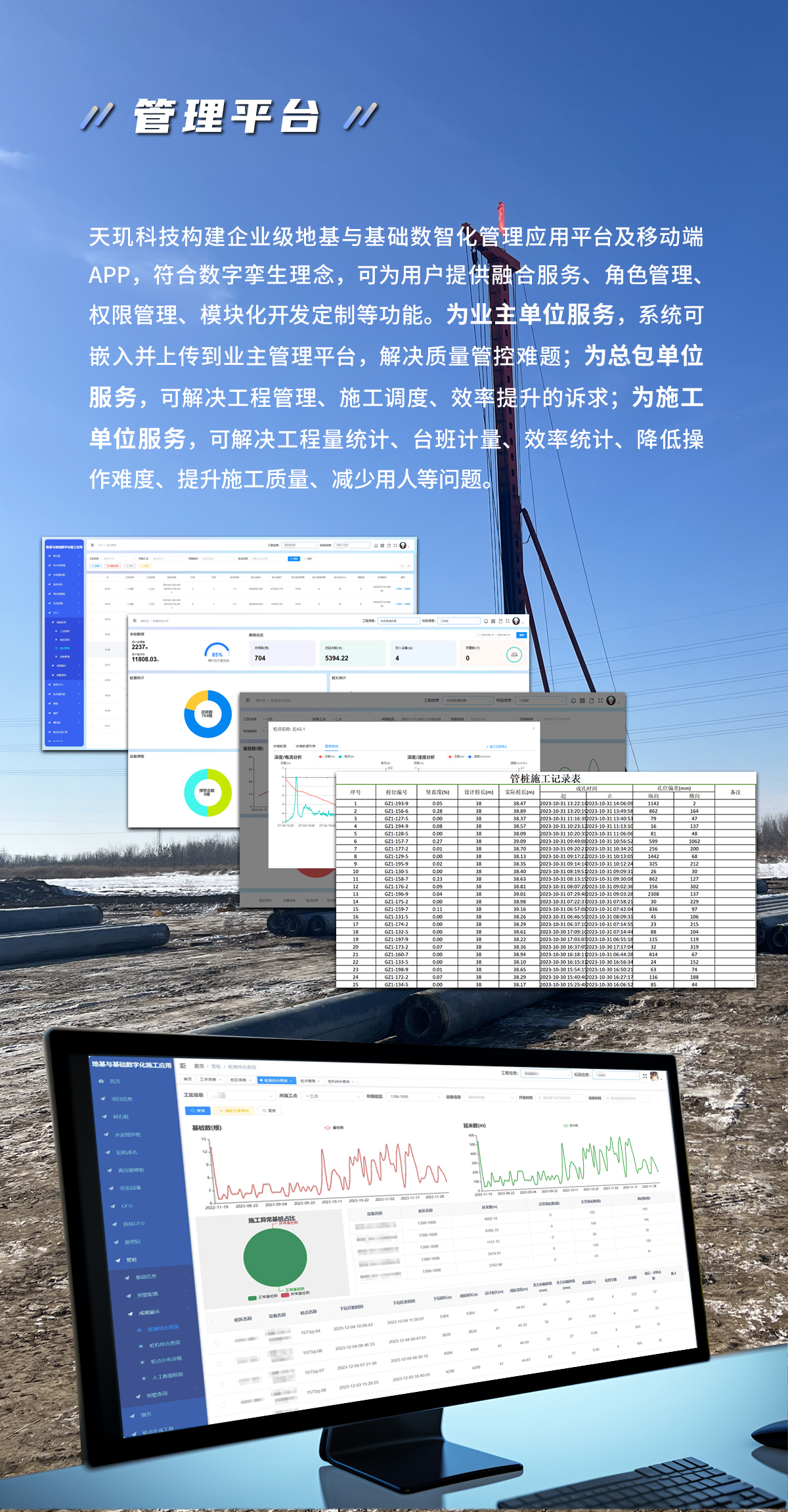

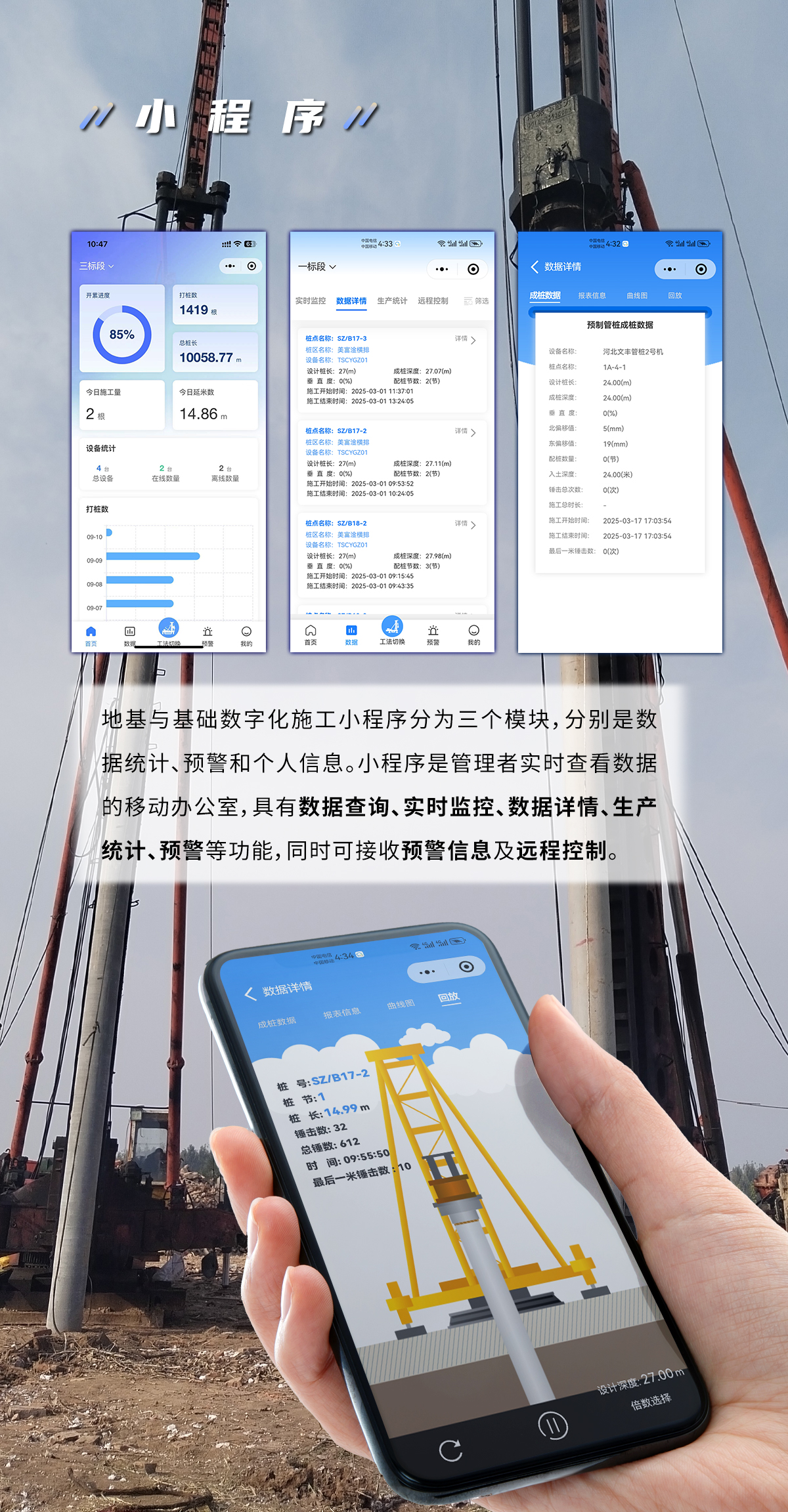

平台展示:


IPS-200D-锤击管桩信息化系统(图5)

IPS-200D-锤击管桩信息化系统(图6)

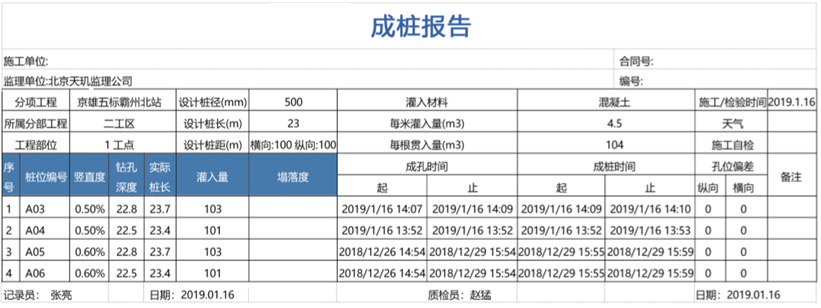

成果报告:


IPS-200D-锤击管桩信息化系统(图7)

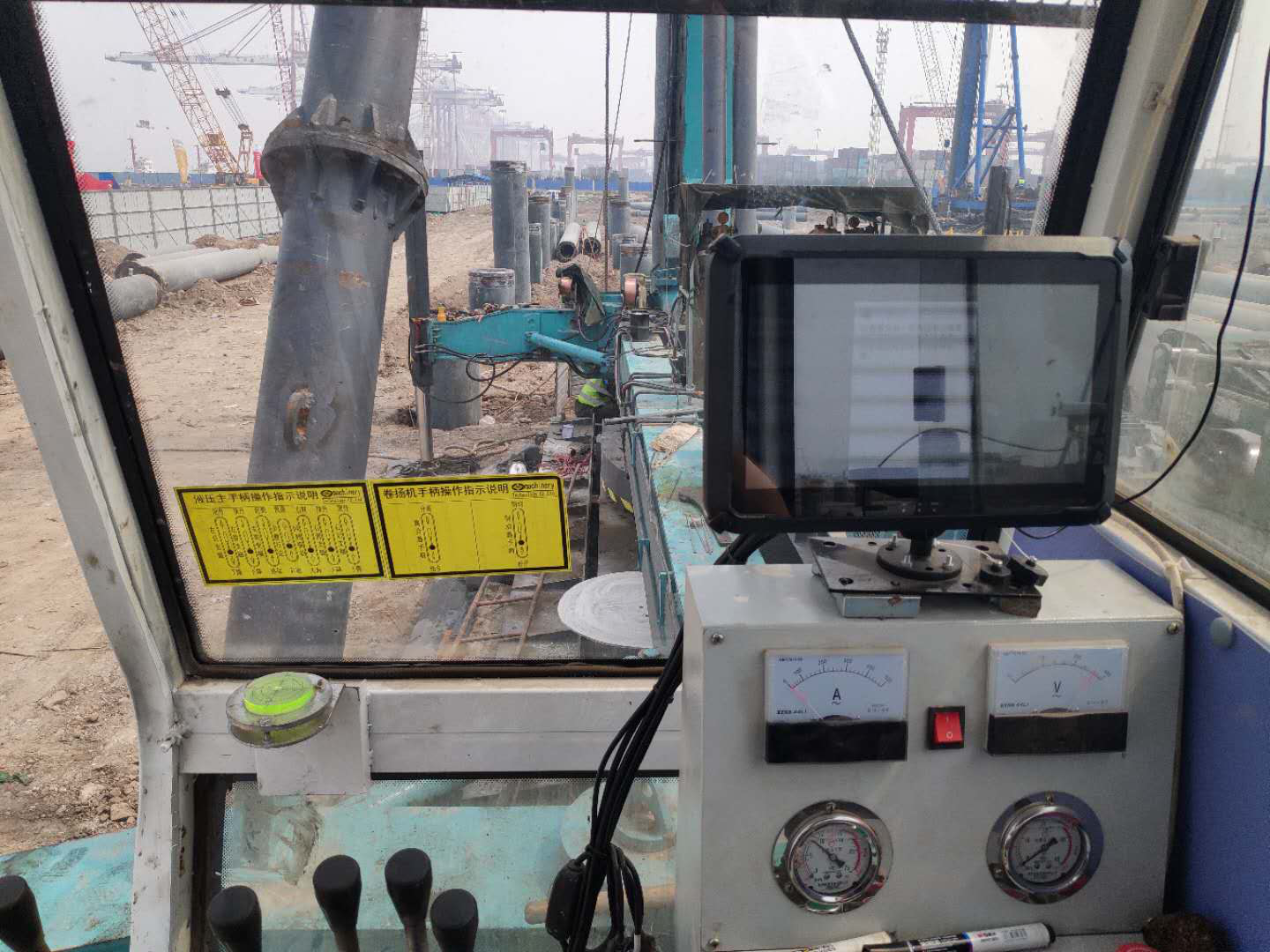

系统应用:


IPS-200D-锤击管桩信息化系统(图8)
