北斗智能打桩系统，是将北斗高精度卫星导航定位技术与物联网、大数据、多功能传感器技术深度融合的智能施工管理系统。它让传统打桩从"人工放样、经验判断"升级为"厘米级定位、全程数字化管控"。那么，这套系统到底由哪些软件和硬件组成？

一、硬件设备：六大核心组件构建"空间感知网络"

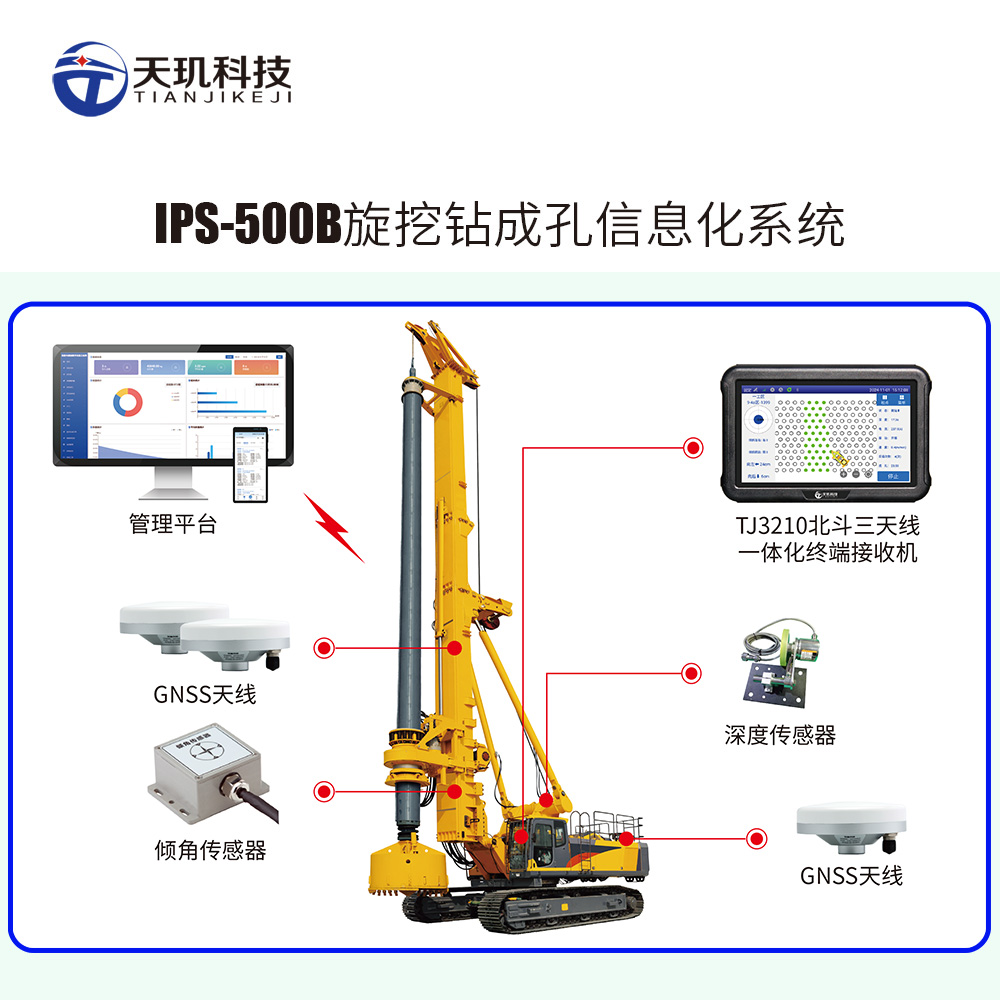

北斗智能打桩系统的硬件部分，本质上是在打桩机上搭建了一套完整的感知与通信网络。以北京天玑科技推出的桩基信息化系统为例，其硬件设备主要包括以下六大类。

第一类：北斗高精度定位定向终端

这是整套系统的"空间基准"。终端通过接收北斗三号卫星信号，结合RTK实时动态差分技术与惯性导航技术，实现厘米级甚至毫米级的定位精度。天玑科技自主研发的北斗三天线一体化终端接收机，能够同时输出三组厘米级定位数据，满足多种工程场景需求。定位精度可达平面正负一厘米加一ppm，高程正负两厘米加一ppm，工作温度覆盖零下三十摄氏度至七十摄氏度，在西藏高原等极端环境下依然稳定运行。

第二类：GNSS天线

采用三星七频天线，分体式设计，防水防紫外线，在恶劣环境下仍能正常收星。天线单元增益高、方向图波束宽，确保信号接收的稳定性和可靠性。

第三类：倾角传感器

实时监测桩身垂直度，误差控制在正负零点零五度以内。当桩身倾斜超过阈值时，系统自动报警并提示调整打桩机姿态，避免桩基承载力下降。在某高铁项目中，天玑科技的倾角传感器及时预警，调整后桩基垂直度达标率提升至百分之九十九点八。

第四类：深度传感器

通过编码器或激光测距技术，精确测量桩体入土深度，并结合地质数据动态调整施工参数。在江巷水库大坝工程中，深度传感器帮助优化桩长设计，减少混凝土用量百分之十二，直接降低成本约八十万元。

第五类：电流传感器

监测打桩机工作电流的实时变化，判断地质层硬度。当电流突变时，系统识别岩层交界处，指导钻压与转速调整。在某地铁项目中，天玑科技的系统通过电流数据分析将钻进速度提升百分之十五，能耗降低百分之十。

第六类：控制终端与数传模块

控制终端是整套系统的"大脑"，具备数据采集、处理、展示和通信四大功能。内置移动通讯网络模块，支持四G上网和物联网数传，可将施工数据实时上传至云平台。终端采用工业级全合金外壳，IP六七防护等级，配备高清触控屏，支持蓝牙四点零与安卓设备直连。此外，系统还包括参考站（基准站），安装一个即可覆盖半径十五公里内的所有桩机，一次安装长期使用。

天玑科技的硬件方案覆盖了从静压桩、锤击管桩、CFG桩、水泥搅拌桩到灌注桩等多种桩型，形成了IPS-100、IPS-200A、IPS-200B、IPS-200C、IPS-200D、IPS-300A、IPS-300B等完整的产品矩阵，每一款都针对特定桩型定制了传感器组合方案。

二、软件系统：四大平台实现"从施工到管理"的全链路闭环

硬件采集数据，软件才能让数据产生价值。北斗智能打桩系统的软件部分同样不可或缺，主要由以下四大模块组成。

第一模块：机载控制软件

安装在打桩机控制终端上，是机手的"驾驶舱"。它实时显示桩机当前位置、桩位偏差、桩身垂直度、入土深度、施工电流等关键参数，并以语音和图形两种方式引导机手作业。操作界面简洁直观，即便是经验不足的操作人员也能快速上手。

第二模块：北斗打桩APP

这是一款安装在安卓手机或平板上的移动端应用，功能涵盖项目管理、桩位导入、打桩放线、施工记录、竣工图生成等全流程。支持从CAD或Excel导入桩位坐标，也能直接从BIM平台下载项目信息和施工图纸。无需专用手簿，任何安卓设备均可作为操作终端。

第三模块：云端管理平台

基于云计算技术搭建的Web端管理平台，是项目管理者的"指挥中心"。它实现了桩机实时位置显示、桩位偏差查看、打桩数量统计、施工数据共享、预警信息推送等功能。管理人员无需亲临现场，通过电脑或手机即可实时掌握所有桩机的施工进度和质量状况。在雄安新区项目中，天玑科技的智能打桩系统引导两百多台桩机协同作业，工期缩短百分之二十五，桩位偏差控制在正负两厘米以内。

第四模块：数据分析与报告系统

系统自动汇总各设备的施工质量与运行数据，生成可查、可比、可追溯的质量报表与设备统计。施工记录表、竣工图可一键导出，为工程验收和质量溯源提供完整的数字化档案。天玑科技的大数据平台还能基于传感器数据生成施工报告，帮助业主优化资源配置。据统计，其模式可使项目利润率提升五到八个百分点，安全事故率下降百分之六十。

三、软件与硬件如何协同工作

理解了硬件和软件的组成，再来看它们是如何协同的。

施工开始前，管理人员通过云端平台或APP导入桩位坐标，系统自动将坐标下发至每台桩机的北斗定位终端。施工过程中，定位终端实时接收北斗卫星信号，计算桩机当前位置；倾角传感器、深度传感器、电流传感器同步采集桩身姿态、入土深度和地质信息；所有数据汇总到控制终端，机载软件实时展示并语音引导机手调整。同时，数据通过四G网络实时上传至云端管理平台，管理人员远程监控、实时预警。施工结束后，系统自动生成施工记录表和竣工图，整个过程形成完整的管理闭环。

这正是北京天玑科技一直在践行的理念：以北斗为眼、传感器为脑、平台为智，将信息技术、工程技术和工程机械技术三者有机结合，实现从"万分之一抽检"到"百分百过程管理"的跨越。

北斗智能打桩系统，绝不是一块定位终端加一个APP那么简单。它是硬件感知层、软件处理层、云端管理层三层架构的深度协同，是定位、传感、通信、计算四大技术的系统集成。
