基于北斗定位工地桩基智能打桩系统解决方案

添加时间:2020-10-12 11:02:43

基于北斗定位工地桩基智能打桩系统解决方案



在太阳能、风力电厂、水库大坝围栏及公路、铁路路基等工程中,桩作为下部承重结构,是工程的重要组成部分。打桩施工工艺及技术的优劣直接影响到桩基质量,进而影响整体工程的质量。目前,传统打桩的方式是通过使用常规的全站仪放点的模式,但这种方式作业效率低,需要人工现场放样,智能化不足,且受天气等外界因素的影响较为严重;新技术是利用用户的安卓设备连接CAN总线,但是操作困难且无法获取桩机内部传感器的信息以及桩基的实时信息。



随着国民经济的高速发展,我国正在进行的大规模城市化建设,各类建筑和工程施工的数量激增,工程难度日益加大,质量要求越来越高,极大的推动各类基础处理施工技术发展的同时也对工程设备提出了更高的要求。作为主要施工设备的打桩机械也迎来了机遇和挑战,如何开发适合我国国情的新型、高精度基础工程施工钻机,满足现代工程高精度的需求,是该类设备的一个新的任务。



高精度智能打桩定位系统以高精度技术为依托,为静力压、常规打桩、钻孔定位作业等提供高精度定位支持。系统通过实时获取高精度三维位置信息和方位角数据,在设备终端进行计算获取准确的钻孔实时位置信息,通过显示终端对预设的钻孔位置进行实时偏离指导,从而达到高效、准确地现场作业。



从信息化发展角度看,以物联网、大数据和人工智能为代表的信息技术发展,已使智慧工程建设具备信息基础和产业基础;同时,不断提升的工业设备智能化水平,也为智慧工程建设创造了良好的技术支撑,但纵观诸多工程的信息化或智能化建设,均存在不系统、不全面、不统一,没有从根本上解决信息孤岛、数据碎片等问题。因此,深入推进智慧工程实践必须正确处理好信息技术和管理技术的两者理论关系,采用技术创新和管理创新的两轮驱动模式,实现两者的完美融合,保障各业务数据量化和集成集中共享,统一决策平台和管理智能协同。



就像北京天玑科技"智慧工程"是一种崭新的工程全生命周期管理理念一样。它通过使用北斗导航定位系统、各种传感器、数传终端等物联网手段获取工程施工过程信息,上传到云平台,保证数据安全,并用北斗定位系统和BIM技术对工程进行精确设计和模拟,减少施工失误和重复施工。并将此数据在虚拟现实环境下与物联网采集到的工程信息进行数据挖掘分析,提供过程趋势预测及专家预案,通过手机,报警器等终端把重要信息传递给相关人员,实现工程可视化智能管理,以提高工程管理信息化水平,改善工程质量。



北京天玑科技将北斗技术应用到公路、铁路,水利、机场工程建设领域,以工程质量过程管控为核心,将隐蔽工程透明化,为业主和施工总包单位解决质量,安全、效率、管理等核心问题。已形成TJMC摊铺系统,压实系统,桩基信息化系统,TJ-Cloud变形监测等系统产品,从终端到平台,硬件到软件,产品销售到全程技术服务为广大业主和施工总包方提供完善的北斗智慧工程方案。



IPS-200B-灰土挤密桩信息化系统
IPS-200B灰土挤密桩成孔信息化系统对桩基施工全过程进行即时记录,并采用自动化手段对桩长、桩位、桩身垂直度等重要施工参数进行同步监测,使桩基施工的每一环节有迹可循,保证成孔质量符合设计要求。





IPS-200A-CFG桩基信息化系统

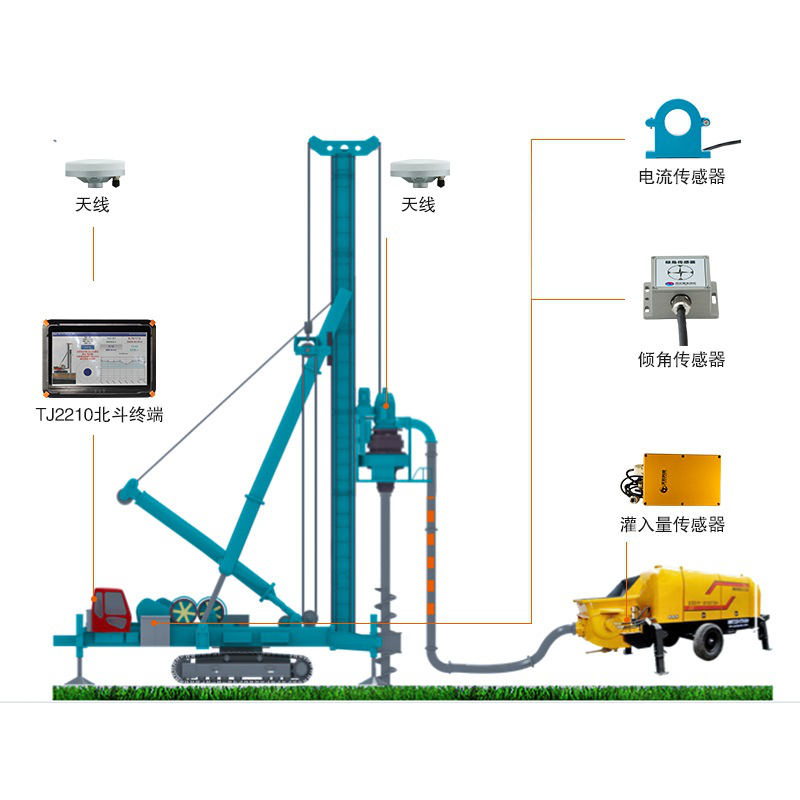

IPS-200A CFG桩基信息化系统是专为CFG桩基施工的质量管理研发设计的一套系统,系统将北斗高精度定位定向终端,电流传感器,倾角传感器,灌注量传感器等设备安装在CFG桩机上。通过北斗卫星定位系统监测钻孔深度与提钻速率,利用倾角传感器监测桩身垂直度,结合卫星定位及电流互感器的数据判断终孔电流,再通过控制终端对以上数据进行采集、处理和展示;通过控制终端内置的移动通讯网络将数据实时上传至铁路工程管理平台,实现桩基施工的远程管理,整套系统由硬件设备和软件应用系统组成。




IPS-200C-水泥搅拌桩信息化系统
IPS-200C 水泥搅拌桩信息化系统是专为水泥搅拌桩施工的质量管理研发设计的一套系统,系统将北斗高精度定位定向终端,深度传感器,倾角传感器,流量传感器等设备安装在水泥搅拌桩机上。通过北斗卫星定位系统监测钻孔位置,利用倾角传感器监测桩身垂直度,编码传感器判断深度,流量传感器监测泥浆注入量,再通过控制终端对以上数据进行采集、处理和展示;通过控制终端内置的移动通讯网络将数据实时上传至铁路工程管理平台,实现水泥搅拌桩施工的远程管理,整套系统由硬件设备和软件应用系统组成。


IPS-200D-锤击管桩信息化系统

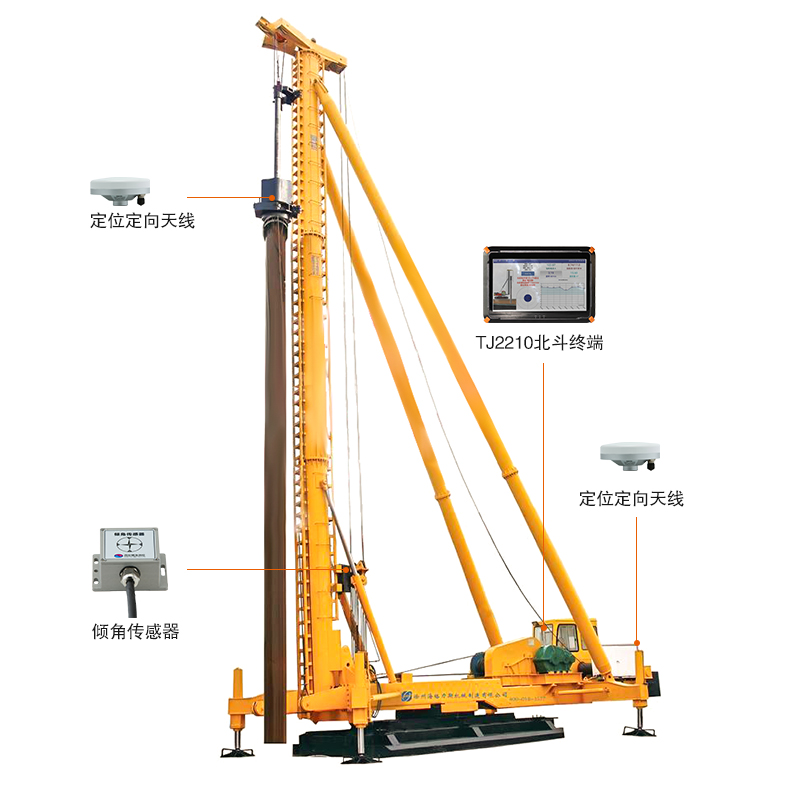

IPS-200D 锤击管桩信息化系统是专为锤击管桩施工的质量管理研发设计的一套系统,系统将北斗高精度定位定向终端,深度传感器,倾角传感器,锤击数传感器等设备安装在锤击管桩桩机上。通过北斗卫星定位系统监测钻孔位置和贯入度,利用倾角传感器监测桩身垂直度,锤击数传感器监测锤击数,再通过控制终端对以上数据进行采集、处理和展示;通过控制终端内置的移动通讯网络将数据实时上传至工程管理平台,实现锤击管桩施工的远程管理,整套系统由硬件设备和软件应用系统组成。


IPS-400-灌注桩成孔信息化系统

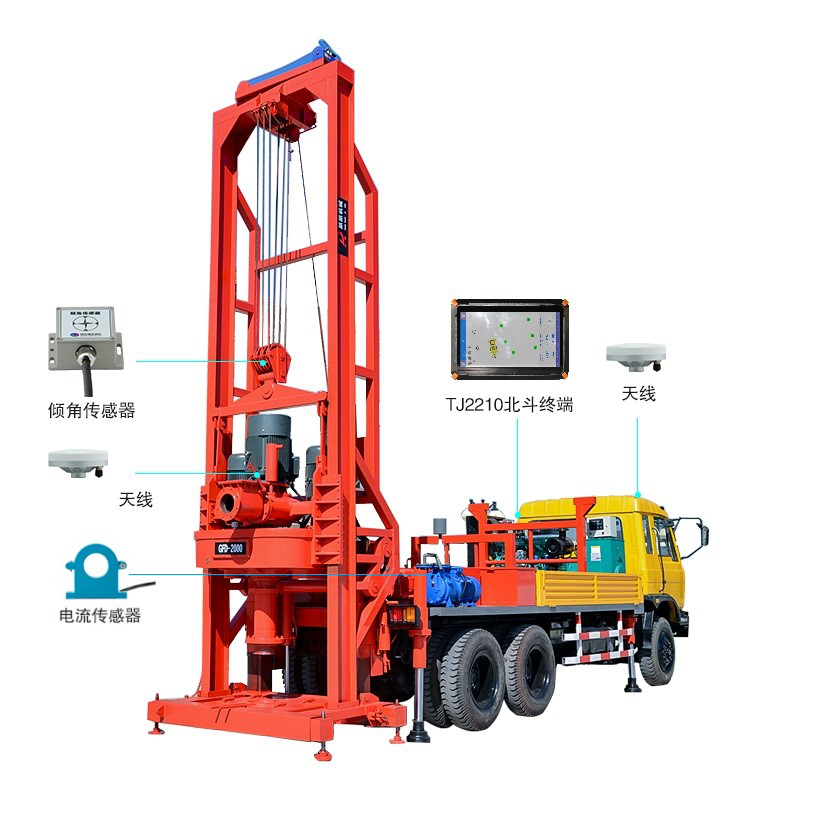

IPS-400灌注桩成孔信息化系统是专为桩施工的砼灌注桩成孔作业质量管理研发设计的系统,系统将北斗高精度定位定向终端,深度传感器,倾角传感器,电流传感器等设备安装在反循环钻机上。通过北斗卫星定位系统监测钻孔位置,利用倾角传感器监测桩身垂直度,电流传感器监测地质结构变化,判断钻机入岩情况。再通过控制终端对以上数据进行采集、处理和展示;通过控制终端内置的移动通讯网络将数据实时上传至铁路工程管理平台,实现灌注桩成孔施工的远程管理,整套系统由硬件设备和软件应用系统组成。


IPS-300A-强夯信息化系统

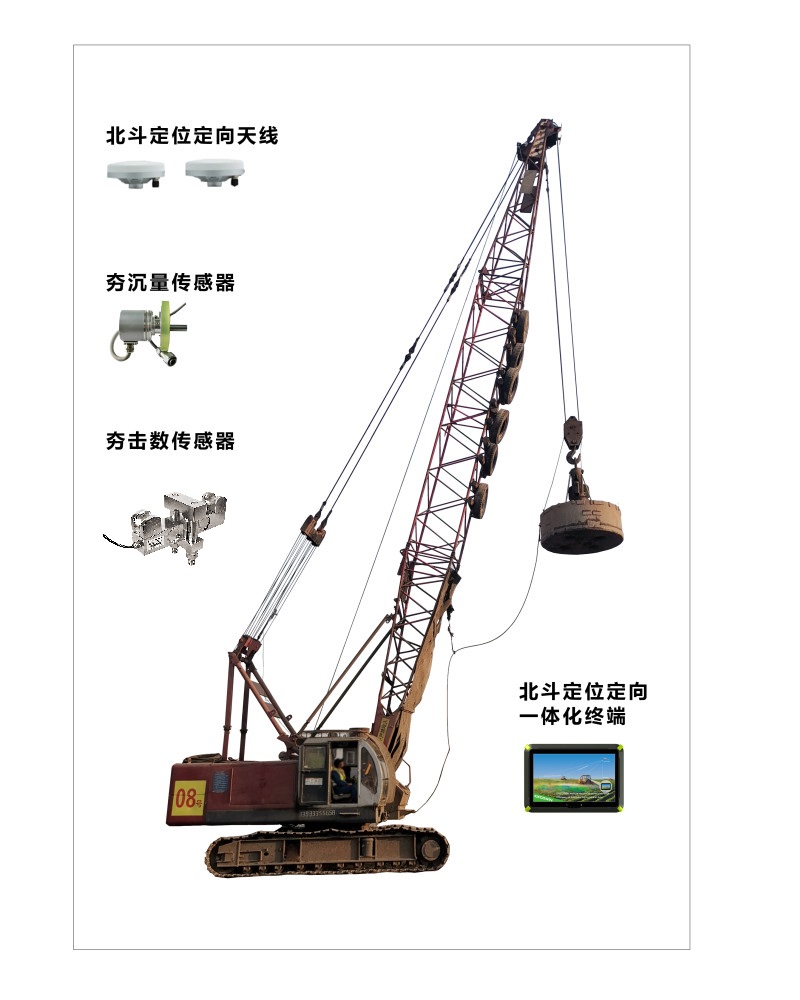

整套 IPS-300A强夯信息化系统包括系统平台,定位基站,夯机信息化终端系统,系统 APP 四部分,完成从夯点上传下载,夯点引导,到夯击次数,夯沉落距,夯沉量,到数据上传,报告生成,导出报表,日常管理查看的全过程。系统通过北斗一体化卫星定位系统引导夯点放样显示,并与编码传感器、拉力传感器结合计算夯击次数,夯锤落距,沉降量。在驾驶室内终端上对以上数据进行采集、处理和展示,指导机手作业,同时数据实时上传至管理平台,实现夯机施工的远程管理信息化。


IPS-300B-夹杆锤夯实信息化系统
整套IPS-300B夹杆锤夯实信息化系统包括系统平台,定位基站,夯机信息化终端系统,系统 APP 四部分,完成从夯点上传下载,夯点引导,到夯击次数,夯沉落距,填灰量,到数据上传,报告生成,导出报表,日常管理查看的全过程。 系统通过北斗一体化卫星定位系统引导夯点放样显示,并与编 码传感器、结合计算夯击次数,夯锤落距,沉降量。在终端上对以上数据进行采集、处理和展示,指导机手作业,同时数据实时上传至管理平台,实现夯机施工的远程管理信息化。


IPS-100-静压桩施工引导系统

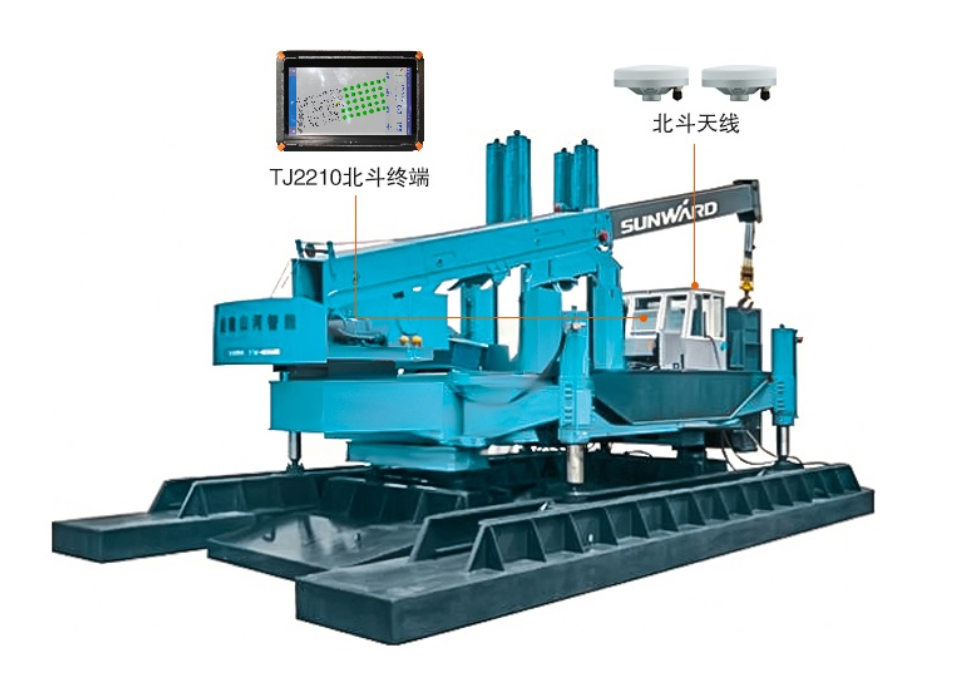

IPS-100静压桩施工引导系统是专为静压桩施工中测量放样工作量大,放样难度高而研发设计的施工引导系统,系统将北斗高精度定位定向一体化终端安装在打桩机上,将设计好的桩点坐标导入接收机,引导桩机将管桩精确的就位到点位上,是一款成本低,精度高,效率快,易操作的施工引导辅助系统。
