边坡位移监测有哪些手段知道吗?

添加时间:2020-12-15 11:57:30


边坡监测常用的方法有:


钢丝伸长计监测

钢丝伸长计法是用一垂直桩安装一个带有重物的滑轮,重物的另一端由钢丝固定在发生位移的边坡岩石表面,当边坡移动时,钢丝发生形变带动重物上升,其变化值可通过设在垂直桩上的标尺读出,当重物位移超过警戒位置时,需对边坡进行安全防范处理。


地面精密测量监测

测量法监测边坡位移在我国露天矿得到广泛应用。进行测量时首先应建立观测网,然后设置各类桩,有置镜点桩、照准点桩和观测点桩、水准点桩等,各类桩的设置应根据其用途设置并达到其质量要求。测量常用的精密测量仪器是经纬仪和水准仪,也可采用光电测距仪等先进测量仪器。测量完成后,对观测资料进行分析整理,得出露天边坡位移与时间的关系图等图表,为预测提供依据。


边坡位移监测系统


本系统采用GNSS自动化监测方式对表面位移进行实时自动化监测,其工作原理为:各GNSS监测点与参考点接收机实时接收GNSS信号,并通过数据通讯网络实时发送到控制中心,控制中心服务器GNSS北斗数据处理软件TJ-Cloud实时差分解算出各监测点三维坐标,数据分析软件获取各监测点实时三维坐标,并与初始坐标进行对比而获得该监测点变化量,同时分析软件根据事先设定的预警值而进行报警。

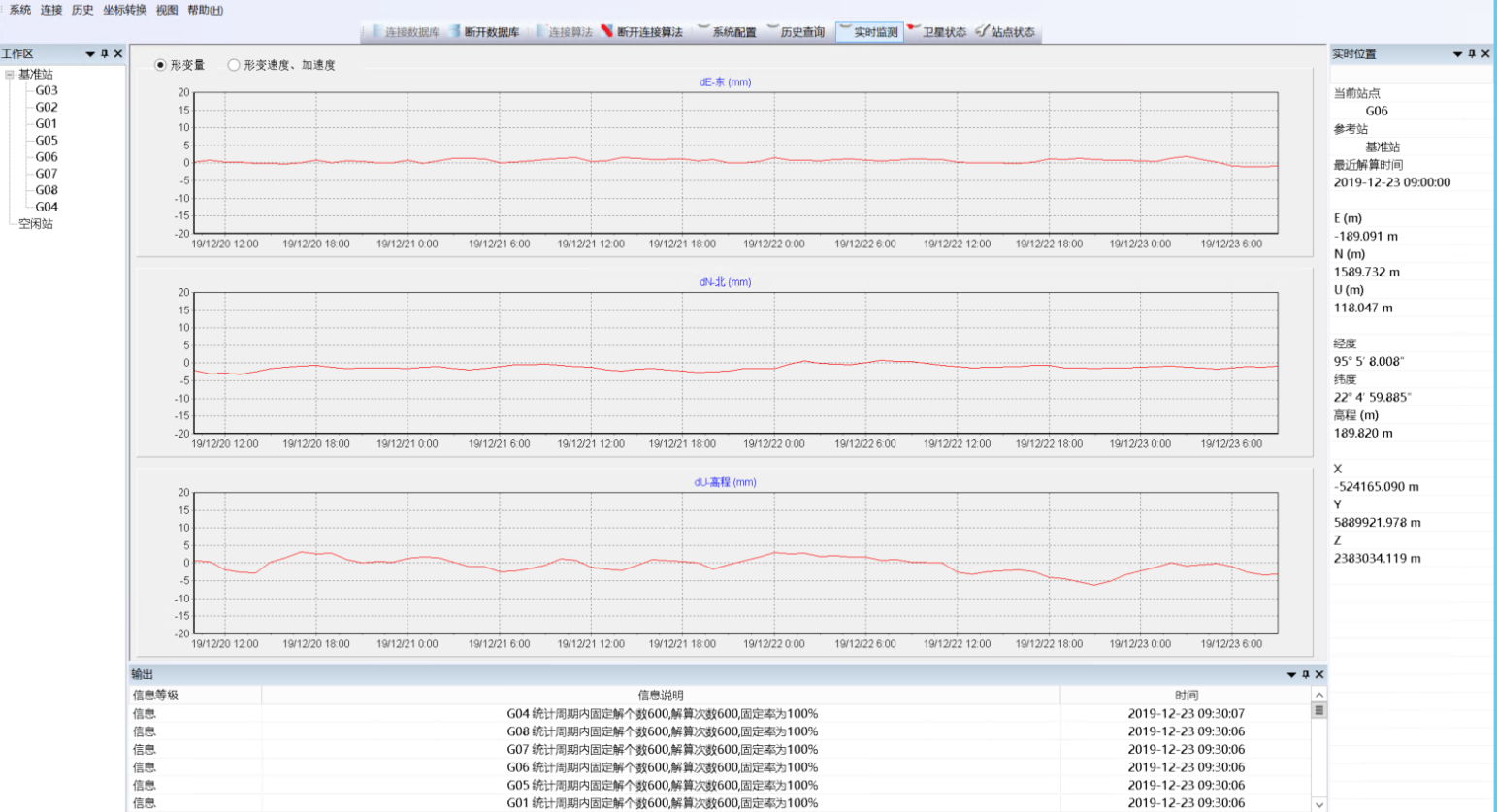

表面位移监测系统(图1)

产品优势:


GNSS表面位移监测的误差水平为±2mm+1ppm,高程方向为±4mm+1ppm。

表面三维位移量是通过GNSS自动化监测,主要建立在滑坡表面变形明显的部位,通过监测滑坡表层的三维位移量,分析、判断滑坡的变形特征、变幅、滑动方向、滑动速率、稳定性及其发展趋势,并且对于简易监测而言该方法精度高,能反映出简易监测反映不了的变形迹象。

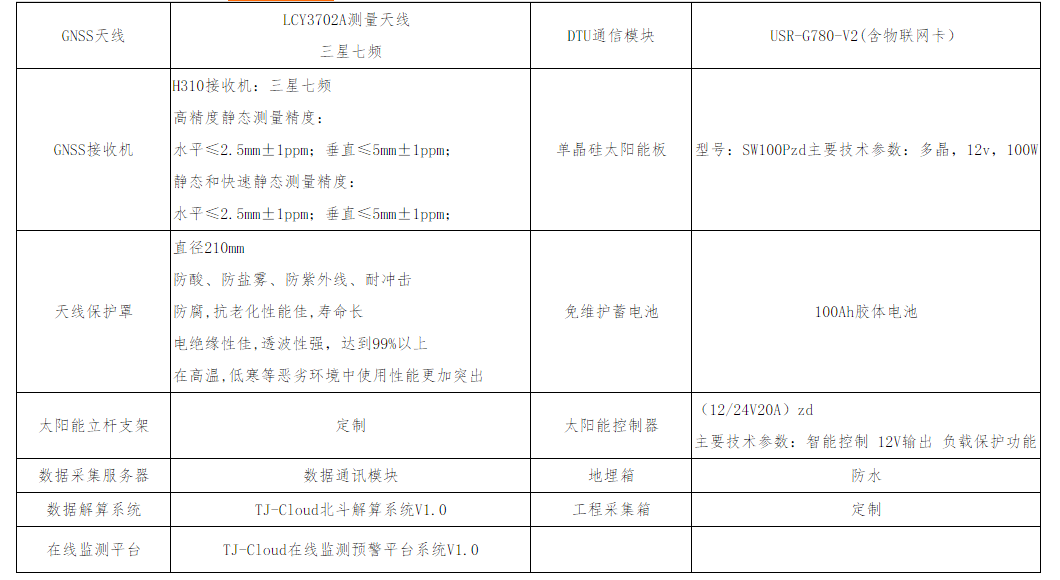

产品清单:

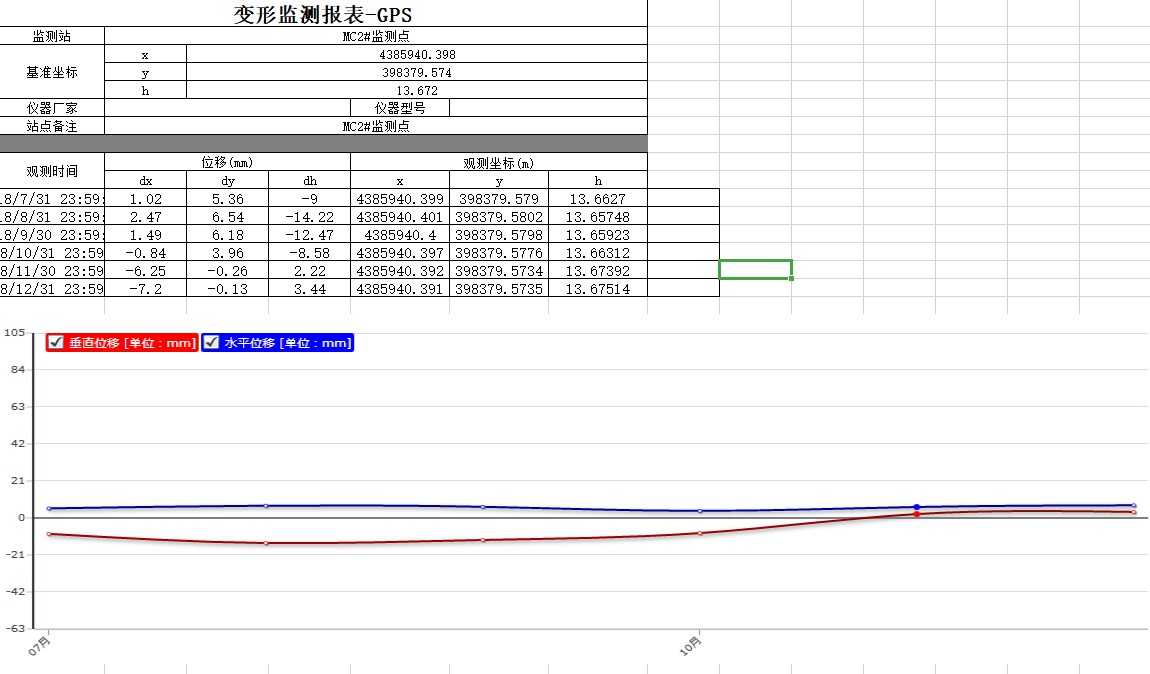

表面位移监测系统(图2)

终端界面:

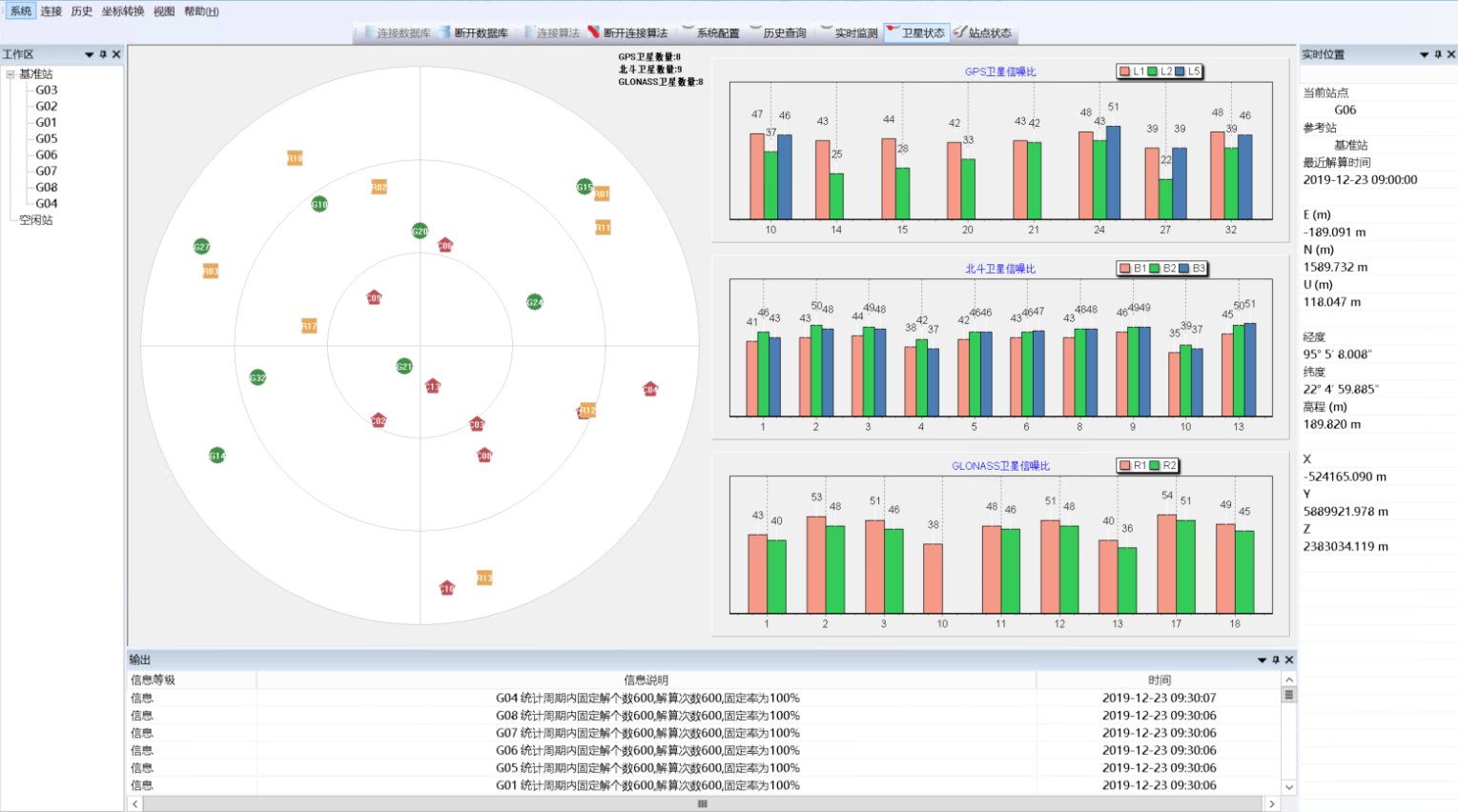

表面位移监测系统(图3)

表面位移监测系统(图4)


平台展示:

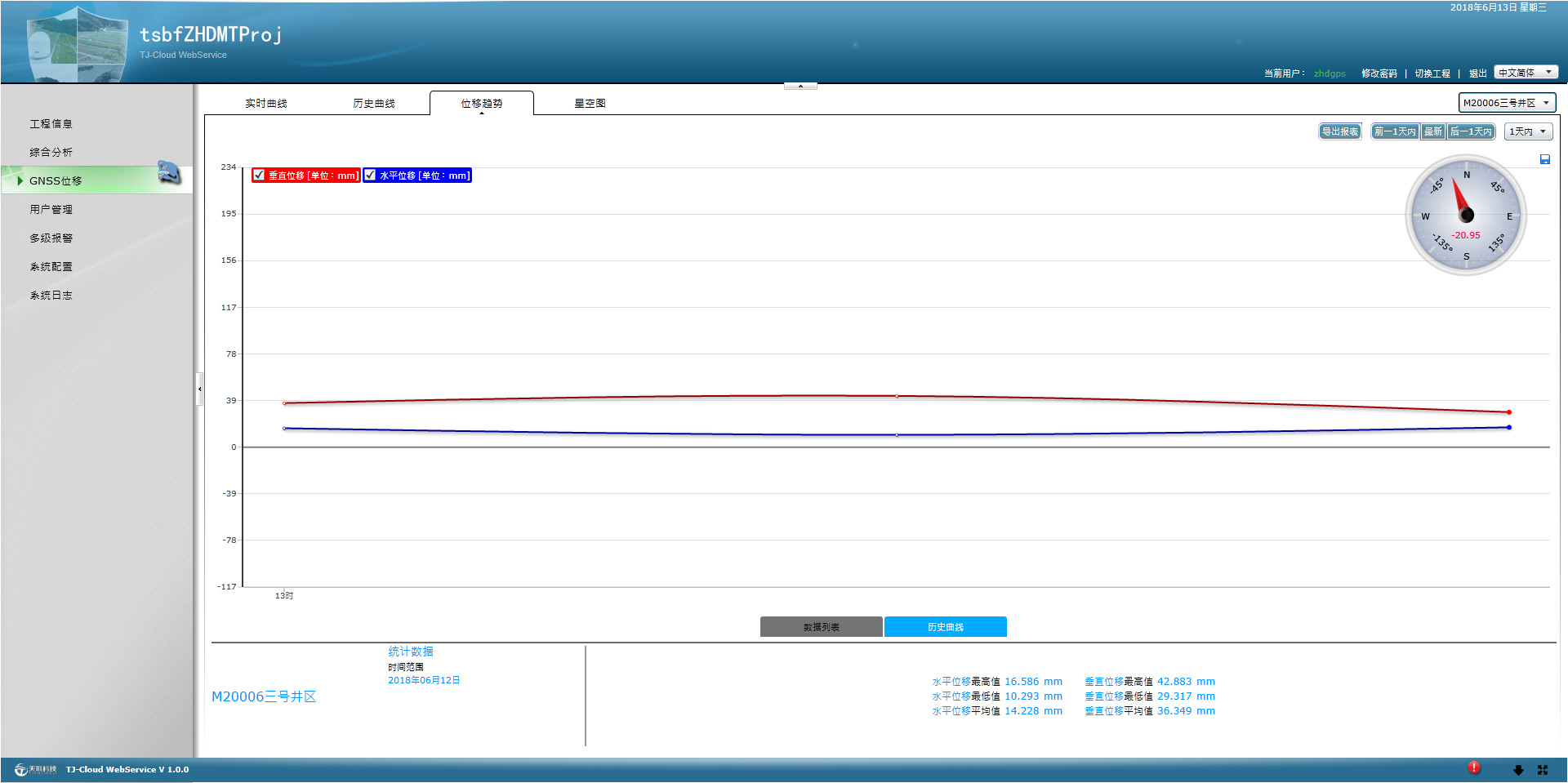

表面位移监测系统(图5)

表面位移监测系统(图6)


成果报告:


表面位移监测系统(图7)
