你知道尾矿库安全监测系统项目有哪些吗?

添加时间:2020-10-20 09:26:05

你知道尾矿库安全监测系统项目有哪些吗?



随着信息化时代的到来与不断发展,尾矿库在线监测方法也不同以往。在传统监测方法上不断创新,现在尾矿库在线监测及预警系统综合了传感器技术、遥感技术、计算机技术等多种科学手段。尾矿库在线监测系统监测项目现在也越来越被大家重视,那么关于尾矿库监测都有哪些事情是必须要做的呢?

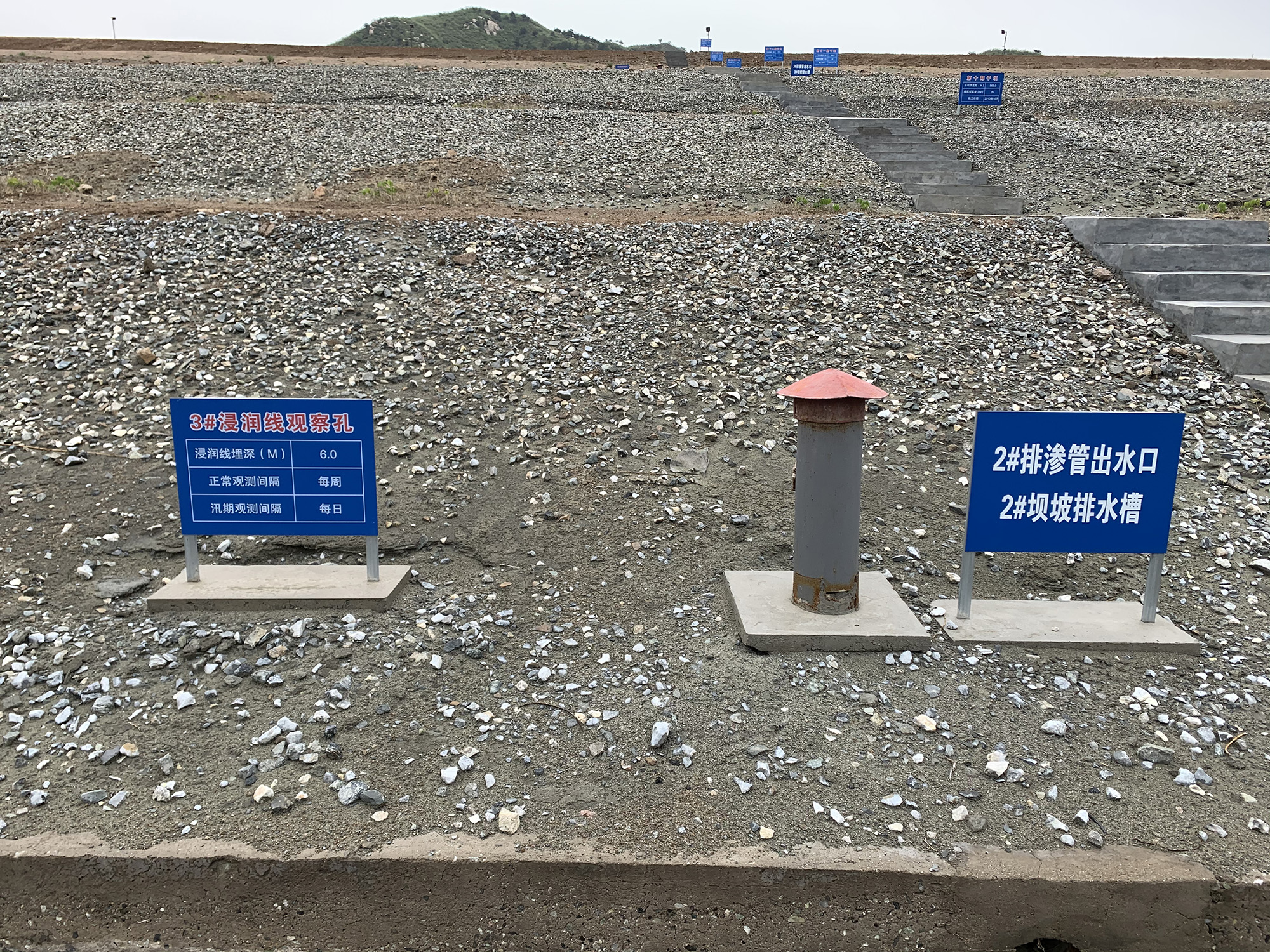

尾矿库在线监测主要有以下监测项目:表面位移监测、深部位移监测、浸润线监测、库水位监测、降雨量监测、干滩监测、视频监测等等。要实现实时在线监测,还需要采集模块和软件等采集和分析数据。根据项目的具体情况,需要监测的项目可能会有不同,看具体情况而定了。下面小编为您介绍下各个监测项目的系统和硬件介绍:


你知道尾矿库安全监测系统项目有哪些吗?(图1)



表面位移监测系统

系统采用GNSS自动化监测方式对表面位移进行实时自动化监测,其工作原理为:各GNSS监测点与参考点接收机实时接收GNSS信号,并通过数据通讯网络实时发送到控制中心,控制中心服务器GNSS北斗数据处理软件TJ-Cloud实时差分解算出各监测点三维坐标,数据分析软件获取各监测点实时三维坐标,并与初始坐标进行对比而获得该监测点变化量,同时分析软件根据事先设定的预警值而进行报警。



表面位移监测系统优势

GNSS表面位移监测的误差水平为±2mm+1ppm,高程方向为±4mm+1ppm。表面三维位移量是通过GNSS自动化监测,主要建立在滑坡表面变形明显的部位,通过监测滑坡表层的三维位移量,分析、判断滑坡的变形特征、变幅、滑动方向、滑动速率、稳定性及其发展趋势,并且对于简易监测而言该方法精度高,能反映出简易监测反映不了的变形迹象。



深度位移监测系统

深部位移监测断面的布置应视尾矿库的等别、坝的结构型式和施工方法以及地质地形等情况而定,宜布置在最大坝高断面及其它特征断面(原河床、地质及地形复杂段、结构及施工薄弱段等)上,可设1~3个断面。每个监测断面上可布设1~3条监测垂线,其中一条宜布设在坝轴线附近。监测垂线的布置应尽量形成纵向监测断面。监测垂线上测点的间距,应根据坝高、结构形式、坝料特性及施工方法与质量等而定,一般2~10m。每条监测垂线上宜布置3~15个测点。最下一个测点应置于坝基表面,以兼测坝基的沉降量。有条件时,可参照上述要求布设内部竖向位移监测。


你知道尾矿库安全监测系统项目有哪些吗?(图2)



TJSY01 一体化水位计

TJS01是我司研制的一款无人值守型一体化智能地下水监测站,集渗压计、智能数据采集仪、3G/GPRS/GSM通讯、太阳能供电单元等于一体,具有智能上报机制。设备支持多种通讯接口,适用于国土地质灾害、矿山地质灾害、水利水电监测等应用领域。渗压计采用高灵敏进口水压敏感集成元器件,根据压力与水深成正比关系的静水压力原理,当传感器固定在水下某一测点时,该测点以上水柱压力高度加上该点高程,即可间接地测出孔隙水压力的大小,将水压信号通过数据处理,最终可通过手持读数仪或银河自动监测系统读取。



渗压计工作核心在于压力式敏感集成元器件,原件内另置温度传感器,对外界温度影响产生的变化进行温度修正。传感器内部有计算芯片,自动对测量数据进行数据处理后直接输出物理量,减少人工换算的失误和误差。



库区水位监测系统

及时掌握库水位高程,可反算干滩长度、调洪高差、安全高差以及实时库容和汛限预留防洪库容,综合上游汇水区降雨量监测及泄洪能力等参数可以为库水位状态及其预警预报提供最直接最重要的基础数据。 库水位监测点通常布置在死水位淹没区中心位置、排水管(涵)出水口附近位置、溢流塔(井/槽)出水口附近位置、排洪泵站取水口附近位置等。一个尾矿库设置一到两个库水位监测点即可,可将自动观测与人工观测相结合。



TJYL01一体化雨量计

一体化遥测雨量站用于山洪灾害预警系统、水雨情遥测系统等水利水务信息化系统中,实现降雨的自动监测采集和上报。该产品采用一体化设计,将翻斗式雨量计、太阳能电源系统(包括太阳能电池板、铅酸蓄电池及太阳能充电控制器)、水文采集终端(包括水位、雨量采集分析和存储等)、远程通信终端(GPRS数据传输)有机结合于一体,体积小、结构紧凑,具有安装简单、操作简洁、维护方便、技术先进、功能可靠、适用范围广、计量精度高等特点,是一款安装在室外不同环境中的雨量监测系统产品。


本仪器为降水量测量仪表,其性能符合国家标准GB/T11832-2002《翻斗式雨量计》要求。本仪器的核心部件翻斗采用了三维流线型设计,使翻斗翻水更加流畅,且容易清洗。本仪器为精密型双翻斗式雨量计,使用过程中要定期维护、清洗翻斗和引水漏斗出水口。本仪器出厂时已将翻斗倾角调整、锁定在最佳倾角位置上,安装仪器时只需按照本说明书要求安装翻斗和调整底座水平即可投入使用,且不可现场再调整翻斗倾角调整螺钉。

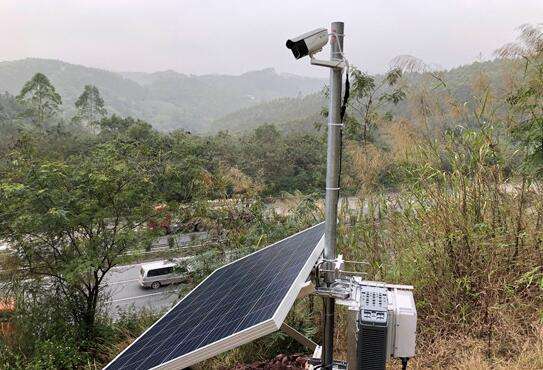

TJSP01一体化视频监控

TJP01是我司针对地质灾害领域研制的一款低功耗昼夜型野外视频监控设备,可24小时对监测目标进行监控,系统支持定时图像抓拍和实时数据访问。设备具有大容量存储功能,支持多种通讯接口,适用于国土地质灾害、矿山地质灾害、水利水电监测等应用领域。 采用海康威视E系列200万像素4寸红外网络高清智能球机,多种供电通信方式可以选择。
