公路边坡防护分类以及边坡监测类别

添加时间:2020-12-17 09:10:18

公路边坡防护分类以及边坡监测类别


来源:网路 边坡指的是为保证路基稳定,在路基两侧做成的具有一定坡度的坡面。影响边坡工程稳定性因素有很多,具体可分为内在因素和外在因素进行分析。组成边坡的岩土体类型及性质、边坡地质构造、边坡形态、地下水等:外部因素包括:振动作用、气候条件、风化作用、坡体植被、人类工程活动等。公路边坡防护措施主要包括:浆砌片石护坡、骨架植被防护、挂网喷射混凝土护坡、土工格室植被护坡以及喷混植生防护等。


公路边坡防护分类以及边坡监测类别(图1)


骨架植被防护

骨架植被防护是目前应用比较广泛的方法。骨架可以采用拱形、人字形、菱形、矩形等多种形式。骨架内的植被防护可结合边坡岩土性质、坡率,采用前述植被防护的各种措施。一般情况下,浆砌片石或混凝土骨架植被防护、多边形混凝土空心块植被防护适合于坡率缓于1:0.75的土质和全、强风化岩石边坡。


挂网喷射混凝土护坡

挂网喷射混凝土护坡也是护坡工程中常用的方法,该方法主要应用在石质边坡且岩石比较破碎的地段。为了防止高陡石质边坡坠石砸伤行人或车辆,常采用坡面挂网喷射混凝土的方法防护。


土工格室植被护坡

土工格室是一种新型的土工合成材料,具有强度高、抗腐蚀、抗老化性能好等特点,在其格室内填入腐植土,种上草,不但可起到坡面防护的作用,还可起到恢复生态环境的作用。


浆砌片石护坡

浆砌片石护坡是工程中坡面防护应用最多的方法,主要有片石护坡和片石护面墙两种方式.通过浆砌片石防护坡面,可防止雨水对坡面的冲刷,同时对坡体也具有一定的稳定作用。护面墙是可以有效地防止边坡冲刷,防止滑动型、流动型及落石型边坡崩坍,是上边坡最常见的一种防护形式。

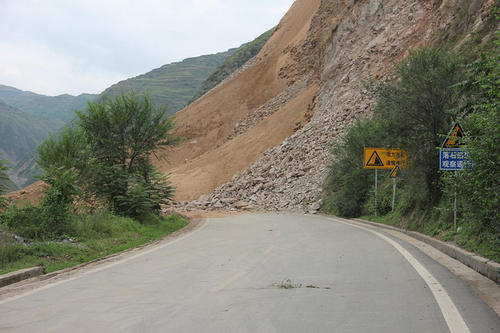

公路边坡防护分类以及边坡监测类别(图2)


喷混植生防护

喷混植生技术是当前工程创伤的岩石边坡生态修复的最新模式,是岩石边坡工程防护与生态绿化并重的新技术,能使植物在短时间内快速生长覆盖。


边坡监测

边坡监测项目包括巡查巡视、变形监测、应力监测、振动监测和水文监测。除了巡查巡视需要人工,其他项目均可实现在线监测。天玑科技在线监测系统可以做到实时监控,主动预警,具有稳定性。


监测频率根据边坡位移速率和季节来确定。汛期和雨季监测频率应当加大。边坡监测仪器量程、精度和灵敏度应满足监测等级要求。此外,应选用可靠性和长期稳定性良好的仪器,仪器应具有防风、防雨、防潮、防震、防雷、防腐等与环境相适应的性能。


变形监测:变形监测是规范中规定必须进行的监测项目。变形监测包括地表水平位移和垂直位移,裂缝、错位,边坡深部变形,支护结构变形。需要采用测斜仪、应力计等仪器对以上项目进行监测。应力监测包括边坡应力和支护结构应力监测。通过监测岩石的应力变化来实现地压监测的在线监测及预警。

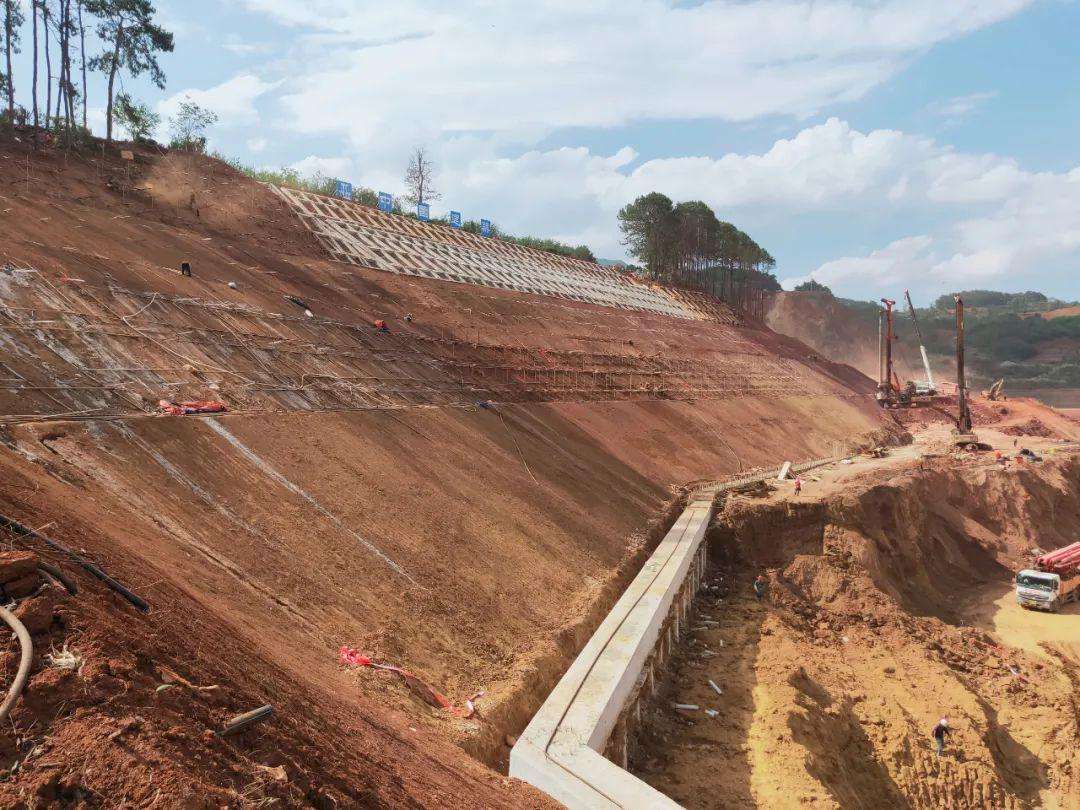

公路边坡防护分类以及边坡监测类别(图3)


表面位移监测

本系统采用GNSS自动化监测方式对表面位移进行实时自动化监测,其工作原理为:各GNSS监测点与参考点接收机实时接收GNSS信号,并通过数据通讯网络实时发送到控制中心,控制中心服务器GNSS北斗数据处理软件TJ-Cloud实时差分解算出各监测点三维坐标,数据分析软件获取各监测点实时三维坐标,并与初始坐标进行对比而获得该监测点变化量,同时分析软件根据事先设定的预警值而进行报警。


GNSS表面位移监测的误差水平为±2mm+1ppm,高程方向为±4mm+1ppm。表面三维位移量是通过GNSS自动化监测,主要建立在滑坡表面变形明显的部位,通过监测滑坡表层的三维位移量,分析、判断滑坡的变形特征、变幅、滑动方向、滑动速率、稳定性及其发展趋势,并且对于简易监测而言该方法精度高,能反映出简易监测反映不了的变形迹象。


在岩体结构在破坏之前,必然持续一段时间以声的形式释放积蓄的能量。这种能量释放的强度,随着结构临近失稳而变化。每一个声发射与微震都包含着岩体内部状态变化的丰富信息,对接收到的信号进行处理、分析,可作为评价岩体稳定性的依据。因此,可以利用岩体声发射与微震的这一特点对岩体的稳定性进行监测,从而预测岩体塌方、冒顶、片帮、滑坡和岩爆等地压现象。
