水稳摊铺机摊铺厚度怎么确定和监测呢?

添加时间:2020-12-18 08:59:23

水稳摊铺机摊铺厚度怎么确定和监测呢?


来源:网络 摊铺作业开始前准备多块长方垫木,方垫木的宽度为5-10cm,长度与熨平板长度相同或稍长,厚度为铺层厚度加压实量(一般为铺层厚度的1.15-1.20倍)。摊铺机停放在摊铺带起点的平整处后抬起熨平板,放置木板,(不可置于熨平板的接缝处)。垫木放好后放下熨平板,让其提升油缸处于浮动状态,随后转动左右厚度调节器的螺杆,直到它们都能感觉到有微量间隙为止,即使用轻微手力就能转动手轮,此为该侧厚度调节的中立位置。

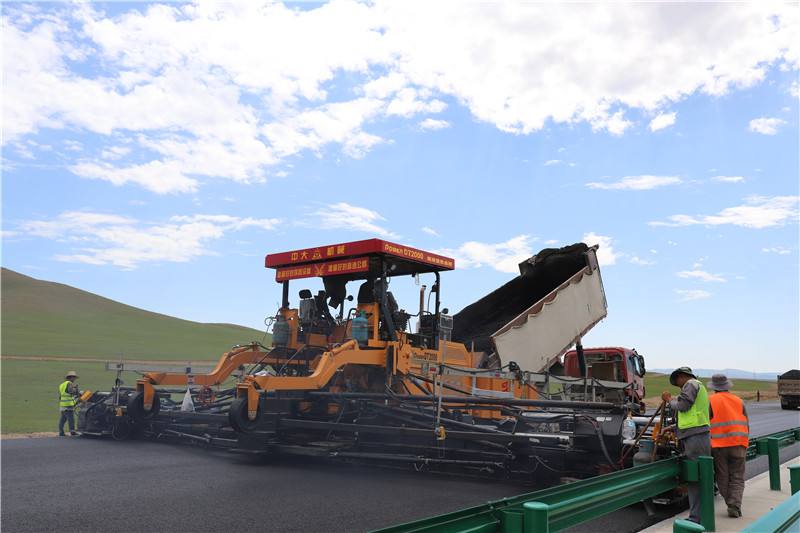

水稳摊铺机摊铺厚度怎么确定和监测呢?(图1)


摊铺层的最小厚度应大于摊铺材料骨料粒径的两倍,如果铺层厚度小于骨料粒径,将会约束熨平板的浮动。在这种条件下,熨平板不仅不能正确倾斜,而且可能出现负倾。在这种情况下,熨平板也可能拖地运行,造成熨平板的两翼严重后拉,使熨平板中间连接螺栓弯曲、断裂,或熨平板撑杠,拉杠螺栓变形,无法调整。



此时,熨平板只以其重力落在垫木上,不承受其它垂直的作用。在一般情况下,可将调节器螺杆右旋1-1.25圈即可,使之具有20-40的仰角。摊铺厚度小于10cm时调整仰角为0,摊铺厚度10-20cm时调整仰角为0.5,摊铺厚度大于20cm时调整为1;调整量从调平大臂尾端的刻度观察即可。



操作者需要知道初步确定铺层厚度后,还要在开铺后用厚度测量仪检验实际铺筑厚度,必要时可再次进行调整。对于采用自动调平装置的难铺机,施工中的铺层厚度则由该装置控制。还有第二种方法:就是可以在摊铺机上面安装超声波传感器来测量它厚度,系统配备北斗高精度定位定向接收机,厚度传感器等实时监测摊铺桩号位置,摊铺速度,摊铺面积,摊铺厚度等施工关键指标,并将相关数据上传到管理平台,进行实时分析,处理,对不符合施工规范的异常数据时产生预警信息,生成质量成果报告,系统增加阵列式温度传感器单元模块后可升级为沥青摊铺系统。

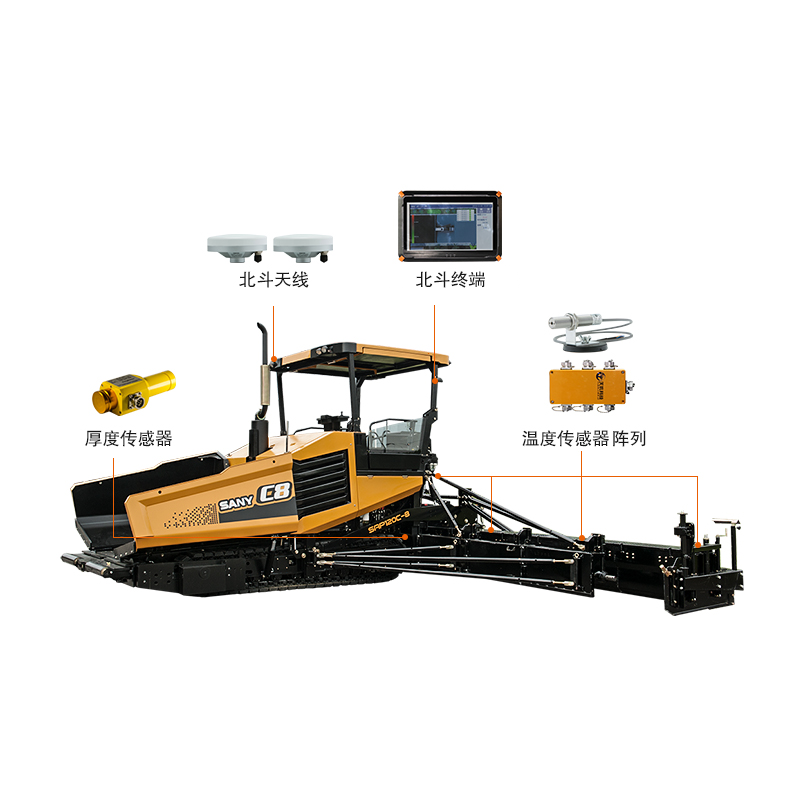

水稳摊铺机摊铺厚度怎么确定和监测呢?(图2)


对摊铺速度,轨迹,桩号位置,虚摊厚度进行实时采集分析,整理,实时监控并进行历史回放,对工作里程和混合料用量进行统计。系统集成度高,主要采集单元如高精度北斗,温度采集单元,厚度采集单元,显示单元高度集成在一台工业级一体机中,不影响机手操作。


全部设备配件安装过程中采用无焊接安装方式,安装拆卸简单,不损坏车辆,方便车辆调动的情况下重新安装。系统采用高精度北斗定位模块,与现场里程桩号准确对应,方便定位检查。


驾驶室内安装一体机的显示功能实现与机手的实时交互,让机手对当前作业情况一目了然,在记录的同时指导机手按规范进行施工。整合厚度量测传感器,对摊铺厚度进行采集,统计混合料用量,监督摊铺厚度。


一键远程设置,调试,减少在机车上对司机的干扰,选配外接摄像头,LED显示屏,实现机手间,前端与后台间的交互。终端软件设计简洁,方式机手使用,培训时间短,上手快,易于接受。
