工地打桩具体施工流程以及打桩注意事项

添加时间:2020-12-21 10:21:24

工地打桩具体施工流程以及打桩注意事项


来源:网络 近年来,我国各地区积极开展基础设施建设工作,建成了规模庞大的公路工程,带动着区域经济的快速发展,推动公路建设水平的提高,积累了丰富的建设经验,建设水平也不断提高。未来一段时间内,部分地区将会不断提高公路建设投资水平,继续大规模推动公路建设工作,力求实现路网全面覆盖。我国建筑业对打桩项目施工步骤有什么规定?基本施工步骤情况怎么样呢:



一、测量放线

建立临时施工控制网:为保证桩位定点的准确性,本工程拟采用外围控制网及场内定点控制网的方法进行施工测量、定点;


1、建立外围控制网:根据施工图纸各轴线关系,选择控制轴线,延伸至施工场地外建立控制点网,以便校对桩位时进行测量复核;


2、建立场内控制网:因本工程的轴线交错较大,场外控制网点不能完全确定轴位走向及定点,因而必须在场内建立与场外控制网关联的牢固网点,进行控制;


3、放桩定位,在建立控制网后,对全建筑物桩位进行放样,建立固定标桩,标桩采用≥ф16钢筋,其埋设深度不低于0.8m,并高出地面10cm,标桩固定用混凝土覆盖加以保护;


4、建立标桩时,应反复测量核对,建立放线册,交付监理单位存档及现场复核。

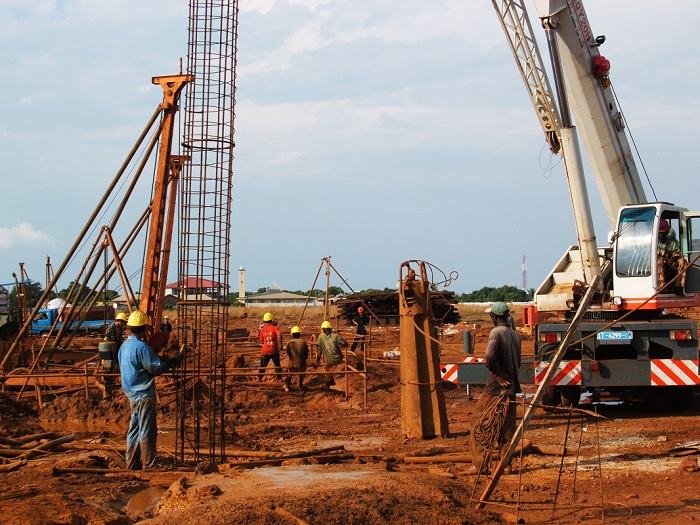

工地打桩具体施工流程以及打桩注意事项(图1)


二、护筒设置及桩机定位:


1、冲孔桩径小,护筒一般用4~8mm厚的钢板加工制成,高度为1.5~2m。冲孔桩的护筒内径应比钻头直径大100mm。护筒顶部应开设溢浆口,并高出地面0.15~0.30m。


2、护筒有定位、保护孔口和维持水位高差等重要作用。护筒位置要根据设计桩位,按纵横轴线中心埋设。埋设护筒的坑不要太大。坑挖好后,将坑底整平,然后放入护筒,经检查位置正确,筒身竖直后,四周即用粘土回填,分层夯实,并随填随观察,防止填土时护筒位置偏移。护筒埋好后应复核校正,护筒中心与桩位中心应重合,偏差不得大于50mm。


3、护筒的埋设深度:在粘性土中不得小于1m;在砂土中不得小于1.5m,并应保持孔内泥浆液面高于地下水位1m以上。


桩机定位:桩机对桩位采用十字交叉法,即在已设置的护筒上拉十字线,令其十字交叉点与标桩重合,然后移机就位,将桩机钢丝绳的作用中心与十字交叉点重合;


桩机安装定位后,要精心调平,保持机座水平,天车转盘中心与桩位中心三点在同一直线上,再将冲机固定,确保施工中不发生偏移。


三、循环系统布置:


在整个施工过程中钻孔采用自流式正循环系统,在灌注混凝土前的清孔中则采用掏渣筒掏渣,因而在循环系统在布置上亦分设两部分:


1、自流式正循环系统;在施工现场内配设循环池,循环池容积不少于3m3,具体位置在成孔位附近,水沟长度不少于3m,这样有利于碴样沉淀。


2、掏渣筒掏渣:在灌注混凝土前的清孔阶段采用。


基坑土方开挖后进行钻(冲)孔桩的地基处理


1、基坑支护及土方开挖是由上一标段施工,土方开挖后根据现场地基地质的实际情况进行地基处理,并必须修筑道路至基坑底。


2、地基处理方法:采用50~150mm的碎石(毛石)500mm厚进行基层处理,在基层处理时边用挖土机边铺设平整进行来回压实。


施工道路的设置


1、按勘察结果资料查明该工程地基存在溶洞。在桩基础施工时,有可能随时出现地面下沉、坍塌等事情发生,必须备足填充材料。


2、在钻(冲)孔(溶洞)施工过程中,有可能造成的塌孔、地陷等现象发生。

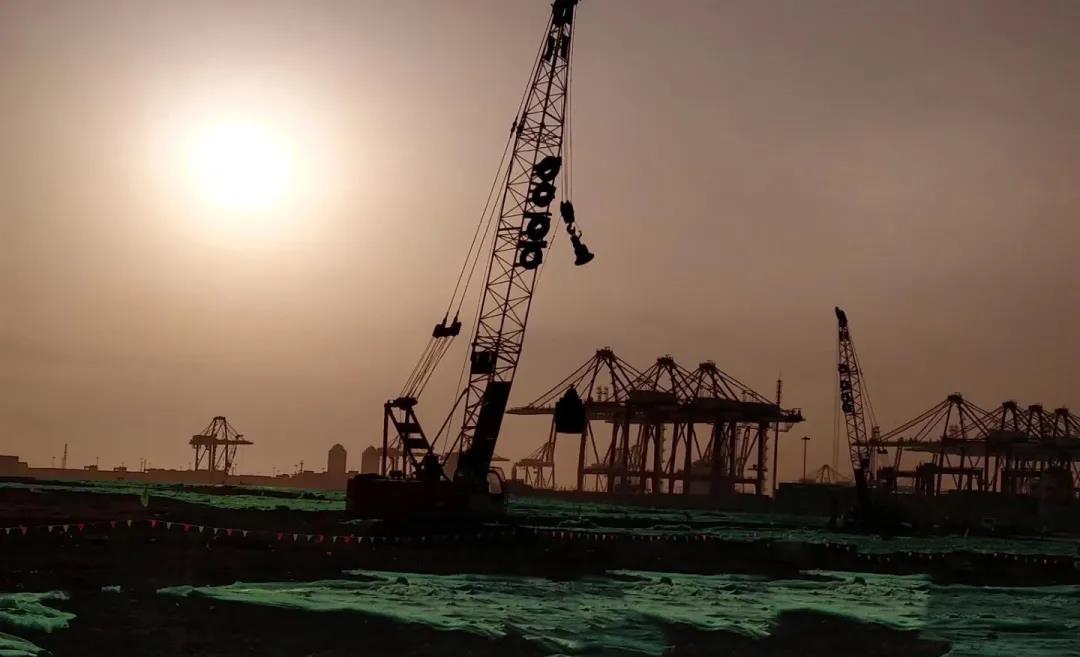

工地打桩具体施工流程以及打桩注意事项(图2)


四、成孔注意事项


1、根据工程地质情况,成孔直径及入岩情况,本工程高层房屋的桩基成孔采用冲机冲进成孔,开孔时,应低锤密击;


2在冲进时,根据各地层的地质情况,适当选择泥浆的稠度,在开始冲进时,由于表层回填土较易形成泥浆,可加入清水冲进,待至一定的深度后,可进行泥浆循环冲进;


3、在冲进过程中,注意地层的变化,对不同的土层, 在冲进时,要适当调整泥浆的浓度,以利形成有效的护壁,防止出现塌孔。根据超前钻的勘察报告中看出,地质土层由砂层为主,在冲孔过程中冲锤的震动等原因可能会导致砂层松动塌落下来,桩会变为大肚桩,使得实际混凝土用量增大。


为防止这情况出现,设计给出建议在施工过程中桩身每冲进2米左右时添加相应体积的黄泥来增加泥浆的粘稠度,保证泥浆比重保持在一个高值,泥浆护壁的厚度,控制好桩身的尺寸。


4、保证成孔的垂直度,要注意现察桩机的机座是否平稳,钢丝绳是否与孔中心重合。如果出现偏孔,应回填块石进行修孔,在确保成孔垂直后方可继续冲进;


5、进入基岩后,应低锤冲击或间断冲击,如发现偏孔应回填片石至偏孔上方300mm~500mm处,然后重新冲孔;


6、遇到孤石时,采用高低冲程交替冲击,将大孤石击碎或击入孔壁;


7、每冲进5m深度验孔一次,在更换钻头前或容易缩孔处应进行验孔;


8、进入基岩后,非桩端持力层每钻进300~500mm,桩端持力层每钻进100~300mm取样一次。


入岩深度的判断与终孔


入岩深度的判断是本工程的关键控制因素,是关系本工程桩质量的主要技术环节。


入岩深度的判断方法,主要参考设计要求、地质勘察资料反映的持力层埋深,结合孔底的岩渣样进行判断。在确定持力层岩样达到设计要求时,应及时通知监理及甲方代表,会同地质勘察单位、设计单位进行确认。当桩孔按要求达到设计的岩层深度后,由现场监理及甲方确认签字后,方可终孔,并留取碴样,以备检查。


垂直度及桩孔直径检查


为了保证桩的垂直度和桩的直径满足设计和规范要求,在确定达到入岩深度后,在桩锤上用ф14钢筋焊接一个同桩的直径相同的圆,然后将桩锤放入桩孔中上下垂直运动两次,将桩的孔壁上附着的超厚泥浆刮掉,以保证桩的直径符合要求。


清孔


当冲孔达到设计深度,冲孔应停止冲进,泥浆同时通过泥浆泵泵入孔中补充,自然溢出,反复循环将孔内的泥土带出,泥浆比重将逐渐随之下降。这一工序谓之清孔,当泥浆比重下降至1.05~1.20,粘度≤28s,含砂率≤8%时,清孔完毕,可将钻孔交付验收。


1、清孔

第一次清孔:冲进达到设计深度后,先将冲头提离孔底约50mm,进行换浆清孔,回流泥浆比重控制在1.30左右。


第二次清孔:在下入钢筋笼、灌注混凝土前,用掏渣筒进行第二次清孔,确保沉渣厚度满足设计要求。


2、清孔时,必须检测桩底沉渣厚度、泥浆比重、泥浆性能是否满足规范要求。符合要求时,立即停止清孔,以防孔壁塌落。桩底沉渣厚度用标准绳量测,泥浆比重用比重计测定,粘度用粘度计测定。


3、第二次清孔时,应不断换泥浆,直到混凝土车运到孔桩边或用砼泵送开始(注:如果先挖土后进行冲孔桩施工采用泵送砼施工),孔底沉渣、泥浆性能满足要求后,立即开始进行混凝土灌注准备,浇注水下混凝土。浇灌混凝土前,孔底500mm以内的泥浆比重小于1.25,含砂率不大于8%,粘度不大于28s。


工地打桩具体施工流程以及打桩注意事项(图3)


五、智能打桩定位系统

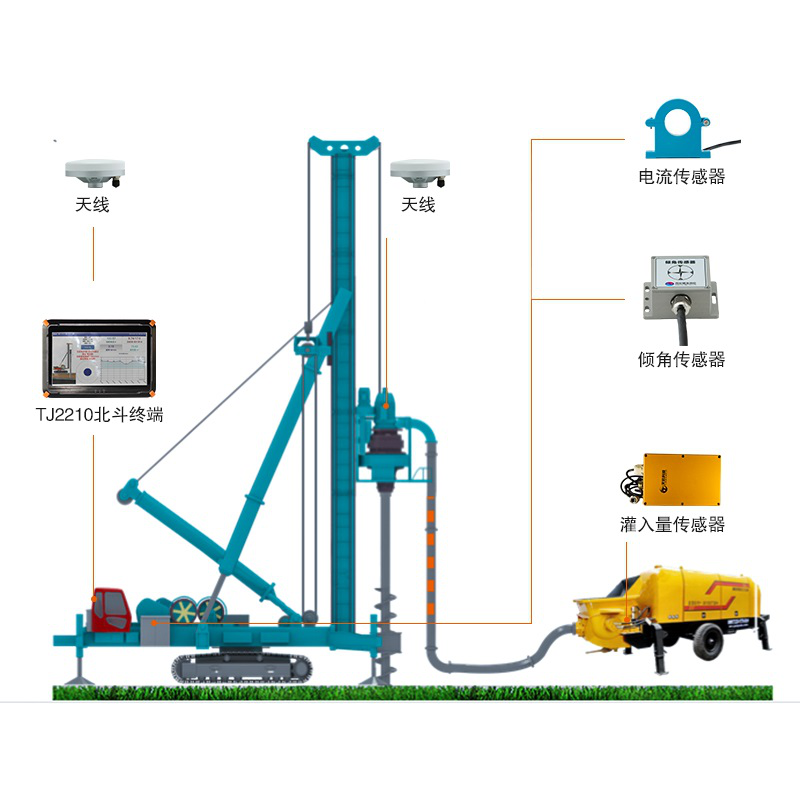

下面我们以常用水泥搅拌桩来说,北京天玑科技IPS-200C 水泥搅拌桩信息化系统是专为水泥搅拌桩施工的质量管理研发设计的一套系统,系统将北斗高精度定位定向终端,深度传感器,倾角传感器,流量传感器等设备安装在水泥搅拌桩机上。


通过北斗卫星定位系统监测钻孔位置,利用倾角传感器监测桩身垂直度,编码传感器判断深度,流量传感器监测泥浆注入量,再通过控制终端对以上数据进行采集、处理和展示;通过控制终端内置的移动通讯网络将数据实时上传至铁路工程管理平台,实现水泥搅拌桩施工的远程管理,整套系统由硬件设备和软件应用系统组成。


利用北斗定位系统,实现钻机姿态调整与钻杆就位引导,代替传统的人工放样;采用自动化监测手段,实现对施工过程中钻孔深度、桩身垂直度实时监测,对孔深不足进行现场提示;通过注入量传感器,对灌注量进行监测。


转发后端管理平台,建立监测数据库,提供形象进度展示与质量管理功能,实现对指定数据的查询、分析与统计。监测数据自动存储、自动续传,防断电丢失,操作简易,实现全天候作业;数据格式规范化,监测设备能够有足够高的耐久性、抗震性。
