北斗智慧工程-旋挖钻桩基数字信息化施工


我们在桩基施工过程中的一个,施工工艺工法。旋挖钻施工,前面几期视频我们一直在讲软基处理,软基处理,一般是用打桩机或者用强夯,夯实机械。实际上的话呢,我们可能会有一种错觉,你说的桩基和软基有什么区别呢?像它们还确实有点区别,有相同点也有不同点,相同点就是 我们这两个处理方法。


我们的工艺工法,采用的工程机械都有桩机 就是打桩机,不同点呢,它是针对于它的,处理的作业的这个地址条件和作用。不同软基处理它更多的是把我们现有的这些地基它本身,这个达不到这样一个承载力。那么需要把我们这个地基,整体的提高它的承载力,那么上边,我们加盖我们的建筑物的这种模式,像路面那就不是简简单单就某一个点,而是一片我们叫复合地基,包括我们房建的这个楼房,那它也不是这么一个点承载力,而是整一个的这一个,房的这个构架骨架。


北斗智慧工程-旋挖钻桩基数字信息化施工


这么一片的承载力要提升上来,那桩基础呢,我们就不是一个面了,而是一个点,就像我们的桥梁的桩基,桥桩,我们可以看到一般都是一个大墩子,一个大墩子这样的,那是让我们面向的就是一个点一个点,所以我们把这个叫桩基础,就是用这个桩的,它本身,来承载上面的所有的这种建筑物,它的力量,所以桩基础,它的桩型一般会更大,桩的直径会更粗,同时的话一般情况下,它就不像软基处理,采用的是那种素的这种材料,什么碎石,水泥浆,混凝土或者CFG材料等等。


而一般情况下,都采用的是叫钢筋混凝土,就是我们的桩里面不仅有混凝土。而且放钢筋了。那么加了钢筋以后。才能够大大的提升这个桩、基础的它的承载能力。也就是说。桩基础是对于它的承载力要求更高、我们的这个能力更强。这个某一个点的这样一个工艺和工法。那在桩基础施工过程中。一般情况下会有这么几种模式。一般是预制的管桩,或者是在现场进行施工作业的,我们叫混凝土的灌注桩,那么预制桩我们后面再讲,那先说混凝土灌注桩,会有两种作业模式。


普遍的一种呢,采用正循环或者反循环钻机进行成孔,那还有一种呢就是我们今天要讲的,采用旋挖钻进行成孔,那这种桩基础施工会分为成孔过程,清孔、下放钢筋笼,灌注混凝土、养护、这么几个过程。首先的话呢,我们旋挖钻它的起到的作用,一般就是指的是它的成孔过程,那成孔过程呢,我们的旋挖钻施工,一般会分几个步骤。首先呢是测量放样,我们先找到我们想要进行桩基础施工的这个点,之后的话呢在这个位置埋设护筒,这个护筒的作用,它就像一个保护装置一样,因为如果我们旋挖钻钻机站在边上,如果我们不加护筒,那可能会发生什么这个。


我们想要做这个桩基础,这个成孔这个孔 塌孔,我们的护筒一般可能有2-3米,这样一个长度,这个直径呢,会大于我们这个设计的这个,桩的直径,如果说我们设计的1.5米,这样一个桩径的话,这个护筒至少大概在可能在1米7左右。这样一个护筒,先把它埋设进去,之后的话呢在精确的放样对中,那么之后的话,采用我们的这个旋挖钻,这种这个旋筒,进行这个这个作业,旋筒的话,每一次我们把这个,这个旋筒下放的时候,就是把它这个土,把它旋到这个旋筒里面。


北斗智慧工程-旋挖钻桩基数字信息化施工


下边是一个,反向的一个开门类似这样的性质,往正向旋转的时候,就把土把它旋转出来,然后装在我们这个旋斗里,之后的话呢,我们再反向转一下之后把它门关上啊,把它提上来之后把它卸到边上啊,卸到我们边上,由这个我们的运输机械。挖掘机和运输机把这个土拉走,一般情况下都是这样的一种作业模式,那么随着我们设计的不同,我们这个深度会从,几十米到上百米不等,那么一般情况在这种这个桩基础里面,我们把它分为端承桩和摩擦桩,这两种模式,端承桩的话就是用桩的一端,这个桩的一端是主要进行承载,承载这个应力的这么一个地方,摩擦桩的话是采用桩的周围。


这个承载我们应力的这么一个地方,那么一般的话这种如何进行设计呢,主要看它的地理条件,和你设计的这个,下面建筑物它要求的承载力不同,那一般端承桩就会更深,摩擦桩就可以相对可以浅一点,端承桩一般都要求入岩。那么入岩呢指的就是说我们,等到我们的地质条件下,最下面呢,是用岩石地基或者低风化的岩石,这个时候它的承载力才能真正比较大,能够承受住上面传导下来的应力,这样一个地方,我们现在一般设计,基建上入岩一般是1-2米,这样一个深度,那么在旋挖钻施工的过程中,它关注的这么几个点。


一、是它的位置,那我们的这个位置,因为我们上面直接就是我们的桥墩,等等结构,所以这个点位的精确度是非常重要的,那如果说点位精度不高的话,偏了,那后边上面所有的建筑物,它会发生一些很难纠正的一些错误,这是第一个,那第二个的话呢,就是这个成孔的垂直度,那么垂直度只有足够我们后面下,钢筋笼的时候,才能够真正把这个钢筋笼下滑下去,那如果是摩擦桩的话呢,或者是这个入岩的话呢,我们要判断我们这个,旋挖钻是否入岩。

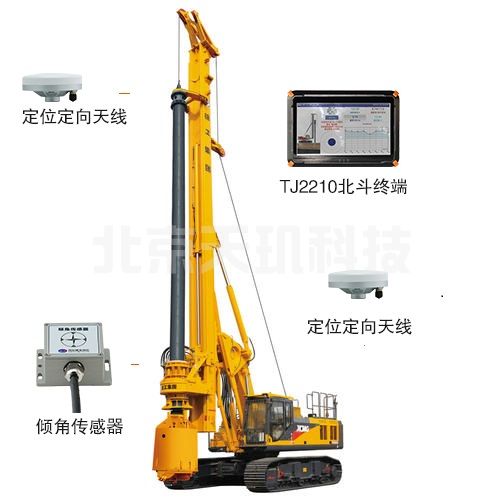

那这个时候呢,根据它的电流扭距还有转速,进行一些辅助的判断,我们对于旋挖钻的施工进行,数字化的一个改造的时候,进行信息化施工呢,主要的关注的第一个就是它的位置,旋挖钻呢,这个钻机的造价一般都会比较高,那么如果想要进行位置定位的话,我们也是,安装上我们的北斗的定位设备,因为旋挖钻这个特点,我们会,把这个定位设备安装在前面的这个,这个围杆的前面。那么两个定位定向的接收机,保证我们旋挖钻这个位置精确度,同时的话呢它的深度,也是非常非常重要的,因为我们设计,假如设计是50米或者是55米,等等这样的深度,我们的机手也希望,实时的知道它的深度。


北斗智慧工程-旋挖钻桩基数字信息化施工


其实我们的后台管理人员也希望能够知道,这个深度是什么样子,所以呢我们的在,整个旋挖钻上,我们安装了深度的一个传感器,我们能够把它的深度实时的记录下来。那么同时我们是否入岩,或者说我们下面它的这个,运行状况怎么样,我们可以通过它的扭距进行判断,那这个的话呢,我们在我们的旋挖钻上,安装上这种转速的和扭距的传感器,那得到它的一个,运行状况这么一个情况。那同时的话呢,其实我们在进行精细化管理以后,数据采集的数量足够多了以后,我们也可以把我们旋挖钻,这一台旋挖钻,它是否适合于这样的作业条件,或者是这样的旋挖钻,它的单机的效率怎么样,这些数据都可以把它测算出来。


那可以对我们的项目的施工管理人员,你如何去选择钻机,然后在施工过程中,这些钻机的表现怎么样,以及最后这钻机它成果是如何的,进行综合的评判,当然如果在这过程中,它会发生一些,我们不符合施工规范的一些,问题的时候,我们的系统平台,也可以及时的进行预警和提示。那么告诉我们的机手和我们,后端的管理人员,我们的钻机,在钻进过程中的任何情况,那这实际上呢,也是我们进行数字化施工,智慧化施工一个必然的一个发展趋势。
