TL-SC621振动加速度计监测设备

TL-SC621振动加速度计监测设备

振动加速度计,适用于工业生产、建筑施工、交通运输等人类活动场景，可以实时监测被测体倾斜、振动数据，通过分析振动加速度计的特征数据，掌握整个被测体的稳定情况及实时状态，多级阈值配置，及时发布预警信息，对防灾减灾具有重要意义。

一、设备简介

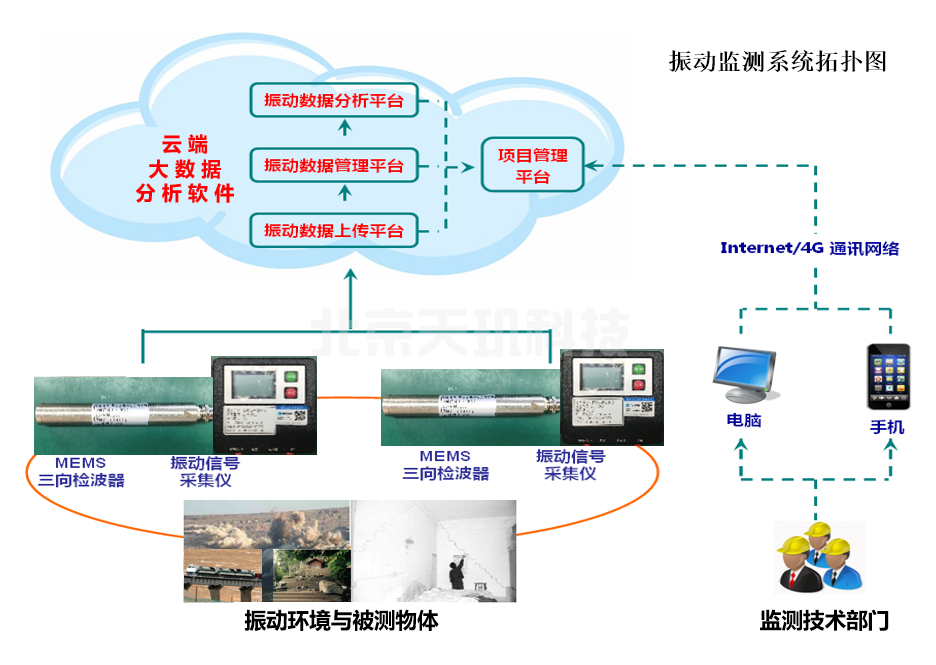

北京天玑科技自主研制生产的TL-SC621振动加速度计，由安装在被测体内部的MEMS三轴加速度传感器、振动信号数据采集仪和部署在云端的数据分析软件构成。

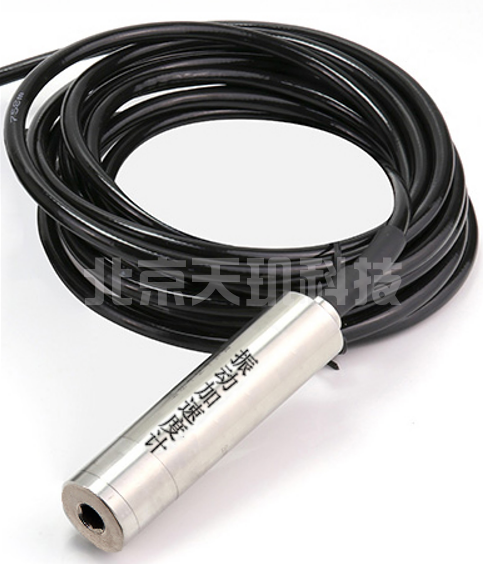

MEMS三轴加速度传感器：内置高精度三轴MEMS振动传感器，精确测量不同振动源激励下被测体的振动响应信号，并实时回传至振动信号数据采集仪。

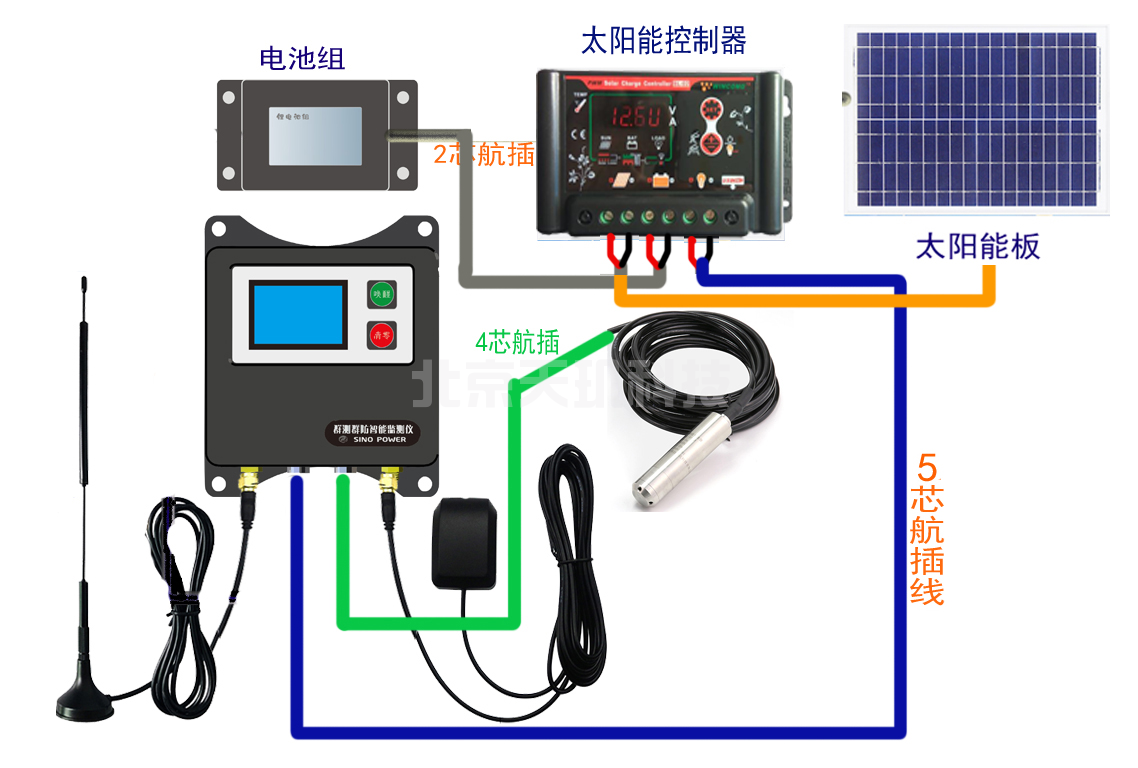

振动信号数据采集仪：结构简单，快速部署。采用便携式太阳能+锂电池供电方式，与加速度传感器1对1有线连接，一站式自动完成传感器自检、振动自动伺服触发录波、数据存储回传等整套振动数据实时采集上传流程。

振动信号数据分析软件：云端服务，性能可靠。可提供振幅、主频、振动时长、振动速度衰减系数等介质数据，速度时程曲线展示。技术人员可随时远程登录系统，实时查询振动数据曲线图表信息，在线分析评估潜在风险。

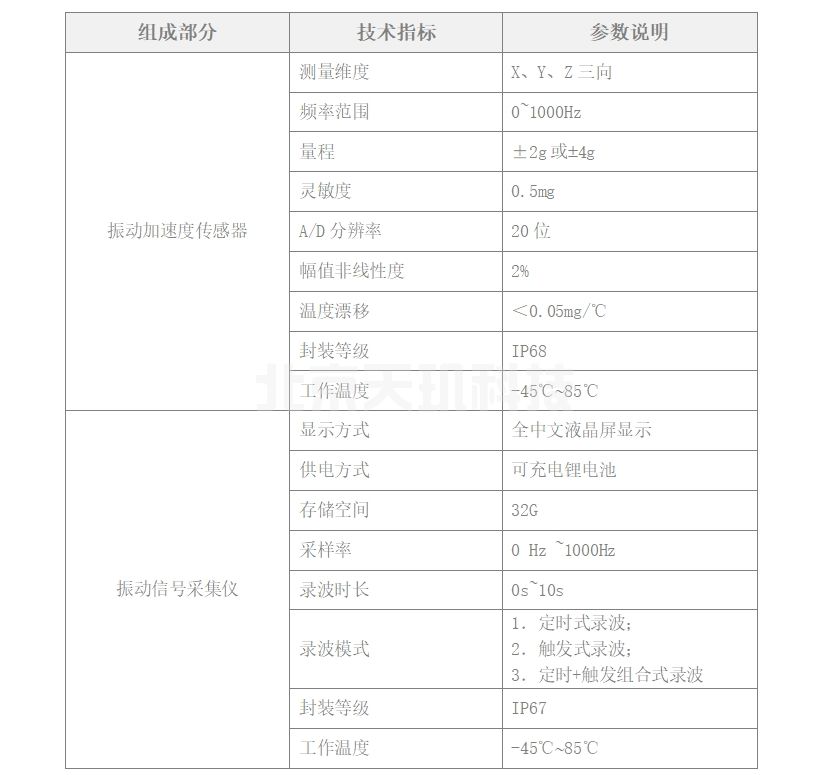

二、主要技术指标

三、安装技术要求

安装前准备

1、现在勘查，确定安装细节

A.安装位置选择：根据监测方案的设计图进行布点

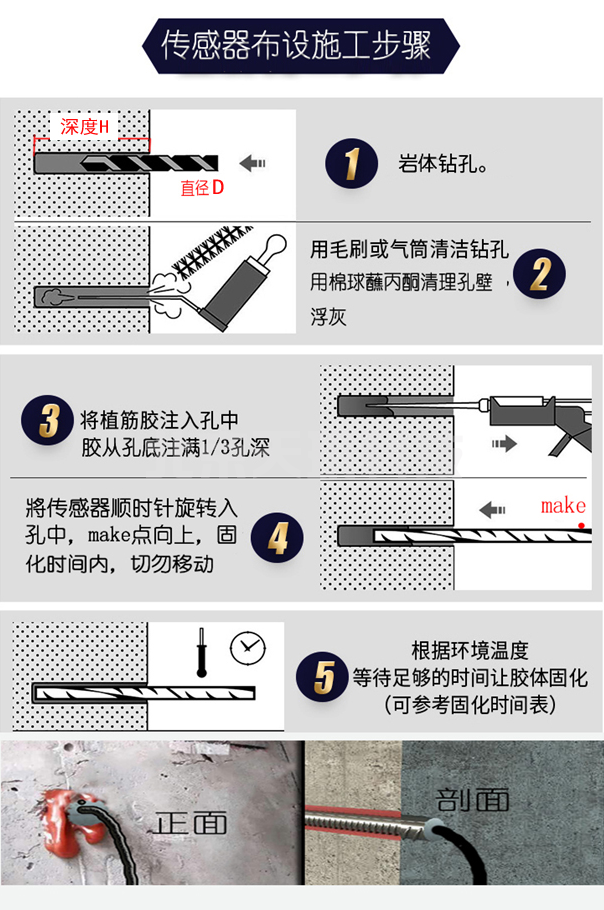

B.确定传感器的钻孔位置，并用记号标记

C.确定配电箱安装位置(标记)和固定方式

BI——挂墙式安装        不需要安装支架

BK——抱杆式安装        需要专用立杆

D.确定太阳能电池板的安装位置(标记)和固定方式

TL——挂墙式安装        壁挂式安装支架。

ST——杆式安装          需要专用立杆

E.确定线缆的长度

太阳能电池板到配电箱之间的连线根据现场实际情况，可做延长。

2、准备安装的零部件，检测零部件的好坏

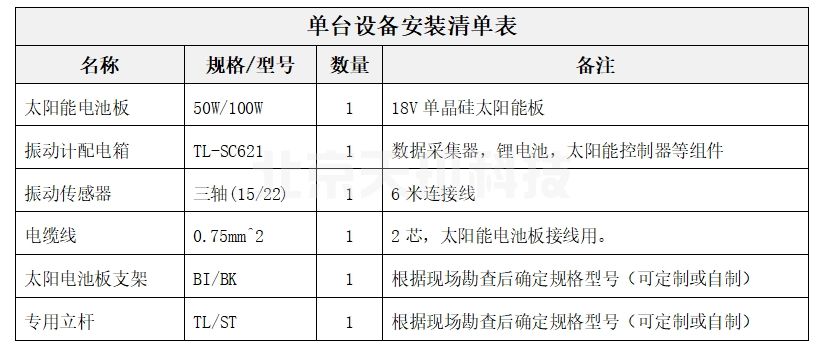

对照清单，打开包装，检查设备数量和质量

备注：设备在运输过程中有外观明显的损坏的，请联系我们，经确认后再安装。

3、准备安装工具和耗材

A.常规工具和耗材：一字，十字螺丝刀大小各一套，剥线钳，剪刀，尖嘴钳，活动扳手，电工胶带，万用表；电锤，Φ25冲击钻头1根。

B.穿线管：对于传感器连接线较长或者加接延长线的地方，接头要做好防水处理，并加套含金属波纹管防止雷击浪涌损坏设备。

C.植筋胶：植筋胶1瓶，辅助工具-专用胶枪，清灰孔刷，吹灰气筒

备注：单孔所需植筋胶量较少，植筋胶合理保存后，可保证多孔使用用量。
